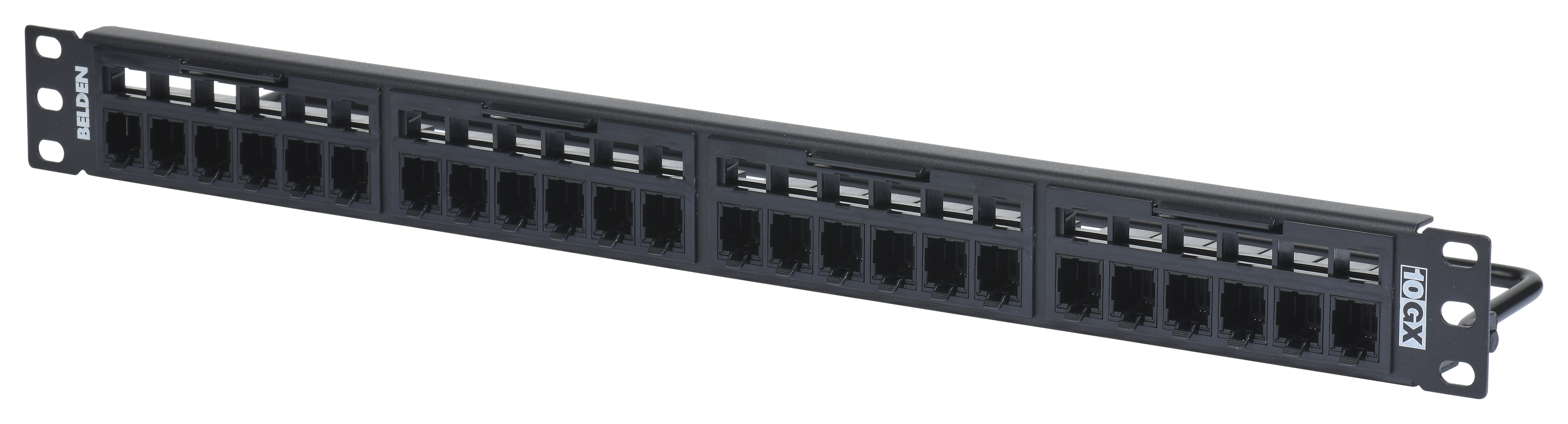

10GX REVConnect vorinstalliertes Koppler-Patchpanel, 24 Ports, 1 HE

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

10GX REVConnect Cpl PP 24 1U

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Produktbeschreibung

Mögliche Anwendungen	10GX-Systeme, TIA-Kategorie 6A, ISO-Klasse EA, 10GBASE-T

Physikalische Merkmale (allgemein)

Gesamthöhe	1.730 in
Gesamtbreite	19.000 in
Tiefe	2.000 in
Anzahl der Ports	24 Port
Vordere Verbindung	Bündigkeit
Verpackung	Einzeln verpackt im Karton.
Gewicht	1.646 lbs

Steckverbinder

Materialien

Description	Material
Panel	Steel

Konstruktion und Abmessungen

Max. Kapazität	24 Steckverbinder (Patch-Panel ist vorinstalliert)

Elektrische Kenndaten

Durchschlagfestigkeit	1.000 V RMS bei 60 Hz für 1 Minute
Nennstrom	1.300 A
Isolationswiderstand	Mindestens 500 MOhm
Anschlusswiderstand	2.5 mOhm

Temperaturbereich

Temperaturbereich für die Installation	-10°C Bis +60°C
Lagertemperaturbereich	-40°C Bis +70°C
Betriebstemperaturbereich	-10°C Bis +60°C

Mechanische Kenndaten

Kompatibilität mit Steckverbindersystemen	REVConnect
Kompatibilität Stecker/Ummantelung	RJ45, REVConnect Core
Anschlusstyp	Universal T568A/B

Standards

UL-Klassifizierung	UL94 V-0
Datenkategorie	Kategorie 6A
TIA/EIA-Compliance	Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2
Weitere Standards	FCC Teil 68, Unterteil F, IEC 60603-7

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
MII Bestell-Nr. 39 (China RoHS)	EUP 50

Entflammbarkeit, LS0H, Toxizitätsprüfung

Sicherheitsbescheinigung	c(UL)us-gelistet

Zugehörige Artikelnummern

Zugehörige Teile	10GX REVConnect modulare Kupplungen, 10GX RevConnect-Kabel

Produkthinweise

Enthaltene Teile	24 10GX REVConnect-Kupplungen, schwarz; 25 REVConnect-Kabelmanager und -Terminals; 4 Klarsichtfenster; 1 Kabelführungsleiste hinten; 4 Schrauben (10x32); 4 Schrauben (12x24); 2 Klettbänder; 4 Rahmen; 1 Installationsanleitung
Anmerkungen	Informationen zur ordnungsgemäßen Installation finden Sie im Installationshandbuch PX106520, das dem Produkt beiliegt, oder besuchen Sie unsere Website unter http://www.belden.com.

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.28 Revisionsdatum: 12-04-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.28 Revisionsdatum: 12-04-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Aufmachung	UPC
RVACPF1U24BK	Schwarz	1U	611589247467
