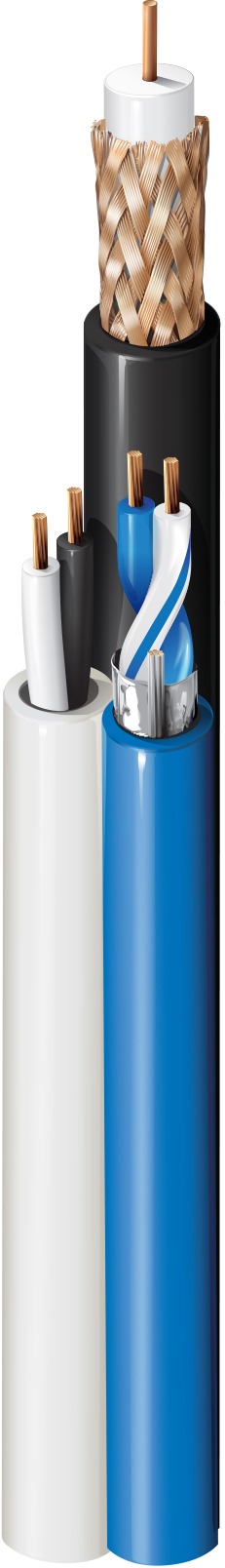

PTZ-Kabel (CCTV + Steuerung + Stromversorgung), Riser-CMR, 1-RG59 20 AWG massives blankes Kupfer mit Schaumpolyolefin, 95 % blankes Kupfergeflecht, 1-18 AWG verseiltes blankes Kupferpaar mit Polyolefin-Isolierung und Beldfoil®-Abschirmung, 2-14 AWG verseilte blanke Kupferleiter mit PVC-Isolierung, siamesisch mit PVC-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Überwachung, CCTV-Kamera, PTZ (Schwenken-Neigen-Zoomen)
Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale

RG-Typ	59

Leiter

Element	Size	Stranding	Nom. Diameter	Material
Coax(es)	20	Solid	0.032 in	BC - Bare Copper
Pair1	18	19x30	0.044 in	BC - Bare Copper
Pair2	14	19x27	0.07 in	BC - Bare Copper

Isolierung

Element	Material	Nom. Insulation Diameter	Color Code
Coax(es)	PE - Polyethylene (Foam)	0.145 in (3.68 mm)	White, Blue & White/Blue, Black & White
Pair1	PP - Polypropylene	0.018 in (0.46 mm)
Pair2	PVC - Polyvinyl Chloride

Anmerkungen zur Isolierungstabelle	Gas-injiziert

Innenabschirmung

Element	Shield Type	Material	Material Trade Name	Coverage
Coax(es)	Braid	Bare Copper (BC)		95%
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Innere Ummantelung

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.227 in (5.77 mm)

Äußere Ummantelung

Material	Nom. Diameter
Banana Peel (No Overall Jacket)	0.496 in
	0.219 in
	0.236 in

Elektrische Kenndaten

Dämpfung

Frequency	Nom. Attenuation
1 MHz	0.3 dB/100ft
5 MHz	0.65 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	1.9 dB/100ft
100 MHz	2.6 dB/100ft
200 MHz	3.6 dB/100ft
400 MHz	5 dB/100ft
700 MHz	7 dB/100ft
900 MHz	8 dB/100ft
1000 MHz	8.5 dB/100ft

Elektrik

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.	Max. Current
10 Ohm/1000ft (33 Ohm/km)	3.5 Ohm/1000ft (11 Ohm/km)	16.3 pF/ft (53.5 pF/m)	75 Ohm	83%
6.5 Ohm/1000ft (21 Ohm/km)		44 pF/ft (140 pF/m)			5.2 Amps per Conductor at 25ºC
2.5 Ohm/1000ft (8.2 Ohm/km)					5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Mechanische Kenndaten

Temperatur

UL Temperature	Operating	Installation
75°C	-10°C To +75°C	0°C To +75°C

Maximale Zugspannung	190 lbs (86 kg)
Gewicht Kabelgebinde	97 lbs/1000ft (140 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen – Riser, innen
Entflammbarkeit/Brandverhalten	UL1685
NEC/UL-Compliance	Artikel 800, CM
CEC/C(UL)-Compliance	CM
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	Video-Koaxial: RG 59/U

Produkthinweise

Anmerkungen	RG59 Videoüberwachung + 1 STP 18 AWG Kontrollklasse + 2C 14 AWG CM. Einzeln ummantelte und farbcodierte Komponenten, umwickelt und jeweils mit einem zentralen Bindungskeil verschmolzen. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.
