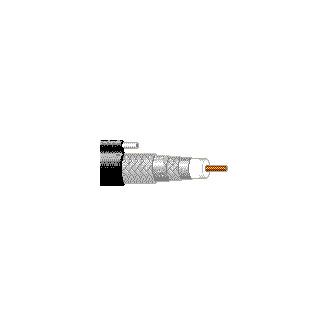

Product Number: 1191AM
CATV Video, RG6, 18 AWG BCCS, Quad Shield, Messenger
Serie 6, 18 AWG massiver 0,040" Stahlleiter mit blankem Kupfer, Gas-injizierte Polyethylen-Schaumstoff-Isolierung, Duobond® IV vierfache Abschirmung (Folie + 60 % Geflecht + Folie + 40 % Geflecht), PVC-Ummantelung.
-
Verfügbarkeit:
-
Globale Bestandsaufnahme:
Technische Daten
Physikalische Merkmale (allgemein)
Leiter
AWG | Verseilung | Material | Nenndurchmesser | Anzahl der Koaxialkabel |
---|---|---|---|---|
18 | Massiv | BCCS – Stahl mit blankem Kupfer beschichtet | 0,04 Zoll | 1 |
Anzahl der Leiter |
1 |
---|
Isolierung
Material | Nenndurchmesser |
---|---|
PE – Polyethylen (Schaum) | 0,18 Zoll |
Tabellenhinweise |
Gas-injiziert |
---|
Äußere Abschirmung
Typ | Layer | Material | Material-Handelsbezeichnung | Abdeckung [%] |
---|---|---|---|---|
Band | 1 | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
Geflecht | 2 | Aluminium | 60 % | |
Band | 3 | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
Geflecht | 4 | Aluminium | 40 % |
Äußere Ummantelung
Material | Nenndurchmesser |
---|---|
PVC – Polyvinylchlorid | 0,298 x 0,433 Zoll |
Konstruktion und Abmessungen
Äußere Ummantelung 1, Trägerdurchmesser |
0,051 Zoll |
---|---|
Äußere Ummantelung 1, Trägerdurchmesser |
Verzinkter Stahl |
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Äußerer Leiter DCR |
---|---|---|
28 Ohm/1000 Fuß | 4,8 Ohm/1000 Fuß | 4,8 Ohm/1000 Fuß |
Kapazität
Nennkapazität Leiter zu Abschirmung |
---|
16,2 pF/Fuß |
Induktivität
Nenninduktivität |
---|
0,097 µH/Fuß |
Impedanz
Charakteristische Nennimpedanz |
---|
75 Ohm |
Rückflussdämpfung
Frequenz [MHz] | Min. Rückflussdämpfung (SRL) |
---|---|
5–50 MHz | 20 dB |
Hohe Frequenz (Nennwert/typisch)
Frequenz [MHz] | Nominalwert Einfügungsverlust |
---|---|
5 MHz | 0,58 dB/100 Fuß |
55 MHz | 1,60 dB/100 Fuß |
211 MHz | 3,05 dB/100 Fuß |
250 MHz | 3,30 dB/100 Fuß |
270 MHz | 3,37 dB/100 Fuß |
300 MHz | 3,55 dB/100 Fuß |
330 MHz | 3,74 dB/100 Fuß |
350 MHz | 3,85 dB/100 Fuß |
400 MHz | 4,15 dB/100 Fuß |
450 MHz | 4,40 dB/100 Fuß |
500 MHz | 4,66 dB/100 Fuß |
550 MHz | 4,90 dB/100 Fuß |
600 MHz | 5,10 dB/100 Fuß |
750 MHz | 5,65 dB/100 Fuß |
870 MHz | 6,11 dB/100 Fuß |
1000 MHz | 6,55 dB/100 Fuß |
Verzögerung
Nominale Verzögerung | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
---|---|
1,2 ns/Fuß | 83 % |
Hochfrequenz
Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) |
---|---|
5 MHz | 0,67 dB/100 Fuß |
55 MHz | 1,6 dB/100 Fuß |
211 MHz | 2,87 dB/100 Fuß |
270 MHz | 3,24 dB/100 Fuß |
300 MHz | 3,43 dB/100 Fuß |
350 MHz | 3,72 dB/100 Fuß |
400 MHz | 4 dB/100 Fuß |
450 MHz | 4,26 dB/100 Fuß |
550 MHz | 4,71 dB/100 Fuß |
750 MHz | 5,59 dB/100 Fuß |
870 MHz | 6 dB/100 Fuß |
1000 MHz | 6,54 dB/100 Fuß |
Speisung
Nicht-UL-Nennspannung |
---|
350 V RMS |
Temperaturbereich
Betriebstemperaturbereich |
-40 °C bis +80 °C |
---|
Mechanische Kenndaten
Gewicht Kabelgebinde |
44 lbs/1000 Fuß |
---|---|
Maximale Zugspannung |
110 lbs. |
Mindestbiegeradius/Minor Axis |
3 Zoll |
Standards
RG-Typ |
6 |
---|---|
Serie Typ |
6 |
Anwendbare Umwelt- und andere Programme
Umgebung |
Außenbereich – Freileitungen |
---|---|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
EU CE-Zeichen |
Ja |
MII Bestell-Nr. 39 (China RoHS) |
Ja |
Plenum/Nicht-Plenum
Plenum (J/N) |
Nein |
---|
Geschichte
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.384 Revisionsdatum: 03.02.2025 |
---|
Information
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.384 Revisionsdatum: 03.02.2025 |
---|
Artikelnummer
Artikelnr. | Farbe | Aufmachung | Länge | UPC |
---|---|---|---|---|
1191AM 0101000 | Schwarz | Rolle | 1.000 ft | 612825108160 |
