Produktnummer: 8770

Elektronik, 3 C #18 Str TC, PE-Isolierung, OS, PVC-Ummantelung, CM

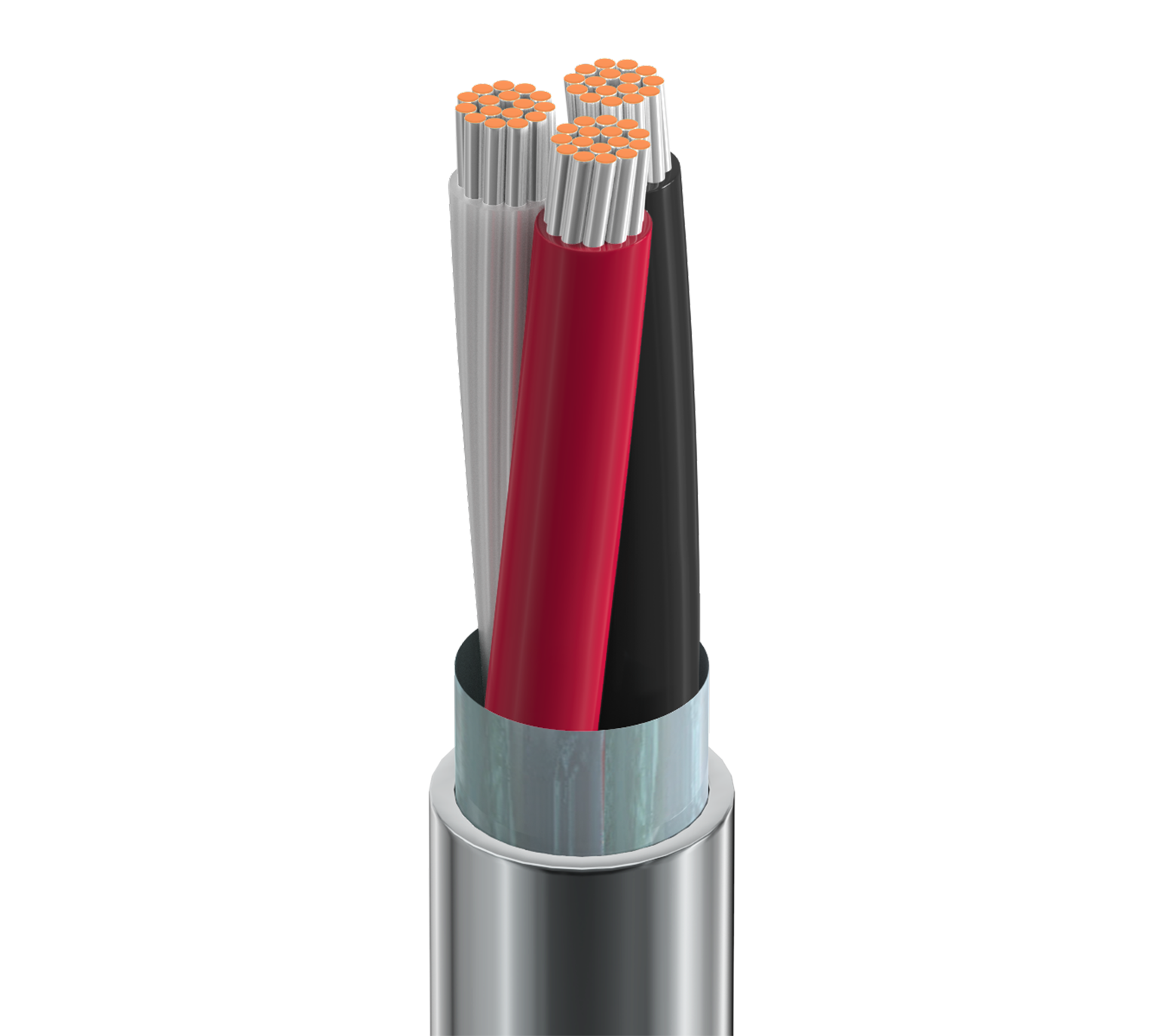

Elektronisch, 3 Leiter 18AWG (16x30) verzinntes Kupfer, PE-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8770
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 3 18 AWG 16x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene 0.018 in (0.46 mm) 0.082 in (2.1 mm) Black, Red, Clear

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.246 in (6.25 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,246 Zoll (6,25 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 7.06 Ohm/1000ft 24 pF/ft (79 pF/m) 48 pF/ft (160 pF/m) 69 Ohm 0.18 µH/ft (0.59 µH/m) 14 Amps per Conductor at 30ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

8,08 Ohm/1000 Fuß (26,5 Ohm/km)

Speisung

UL Voltage Rating
300 V (CM), 300 V (UL AWM 2093)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
0.16 in (4.1 mm) 2.5 in (64 mm)

Maximale Zugspannung

75 lbs (34 kg)

Gewicht Kabelgebinde

36 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 UL-Belastung , IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CM

AWM-Compliance

AWM 2093

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Plenum-Nummer

88770

Aktualisierung und Überarbeitung

Revisionsnummer: 0.532 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.532 Revisionsdatum: 09-07-2025

Fußnote

C – KISTENROLLENAUFBAU., Y – DIE ENDGÜLTIGE AUFBAULÄNGE KANN UM 10 % BIS 20 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN. + KANN 2 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS BETRÄGT 1500'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC/EAN Fußnote
8770.023048 Schwarz Rolle 3,048 m 8719605019226
8770,00U152 Chrom UnReel 152 m 8719605019172
8770.01152 Chrom Rolle 152 m 8719605019196
8770,00U305 Chrom UnReel 305 m 8719605019189
8770.01305 Chrom Rolle 305 m 8719605019219
8770. K1305 Chrom Rolle 305 m 8719605019233
8770 060500 Chrom Rolle 500 ft 612825215653 C
8770 060U500 Chrom UnReel 500 ft 612825215592
8770 0601000 Chrom Rolle 1.000 ft 612825215608 C
8770 060U1000 Chrom UnReel 1.000 ft 612825215585
8770.013048 Chrom Rolle 3,048 m 8719605019202
8770 0605000 Chrom Rolle 5.000 ft 612825215660
8770 06010000 Chrom Rolle 10.000 ft 612825215615 C Y
8770 06012000 Chrom Rolle 12.000 ft 612825215646 C Y
