Kabel der Kategorie 5e für den Innen-/Außenbereich, CMR/CMX F/UTP
| Mögliche Anwendungen | OSP-Außenbereich, Horizontalkabel für den Innenbereich, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM, NTSC/PAL-Komponenten- oder Composite-Video, AES/EBU, Digitalvideo, RS-422, Störungsreiche Umgebungen, 100 MHz Kategorie 5e |
|---|
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 | Massiv | BC – blankes Kupfer | 4 |
|
Anzahl der Leiter |
8 |
|---|---|
|
Gesamtanzahl der Paare |
4 |
| Material |
|---|
| PO – Polyolefin |
|
Bonded-Pair |
nicht zutreffend |
|---|
| Nummer | Farbe |
|---|---|
| 1 | Weiß-blaue Streifen und Blau |
| 2 | Weiß-orangefarbene Streifen und Orange |
| 3 | Weiß-grüne Streifen und Grün |
| 4 | Weiß-braune Streifen und Braun |
| Typ | Material | Material-Handelsbezeichnung | Abdeckung [%] | Beidrahtmaterial | Beidraht AWG |
|---|---|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | Beldfoil® | 100 % | TC – Verzinntes Kupfer | 24 |
| Material | Nenndurchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,265 Zoll | Nein |
| Max. Leiter DCR | Max. DCR unsymmetrisch |
|---|---|
| 93,8 Ohm/km | 5 % |
| Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
|---|---|
| 330 pF/100 m | 15 pF/ft |
| Frequenz [MHz] | Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2,0 dB/100 m | 65,3 dB | 62,3 dB | 63,3 dB | 60,3 dB | 63,8 dB | 60,8 dB | 20,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 4 MHz | 4,1 dB/100 m | 56,3 dB | 53,3 dB | 52,2 dB | 49,2 dB | 51,8 dB | 48,8 dB | 23,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 8 MHz | 5,8 dB/100 m | 51,8 dB | 48,8 dB | 46,0 dB | 43,0 dB | 45,7 dB | 42,7 dB | 24,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 10 MHz | 6,5 dB/100 m | 50,3 dB | 47,3 dB | 43,8 dB | 40,8 dB | 43,8 dB | 40,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 16 MHz | 8,2 dB/100 m | 47,2 dB | 44,2 dB | 39,0 dB | 36,0 dB | 39,7 dB | 36,7 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 20 MHz | 9,3 dB/100 m | 45,8 dB | 42,8 dB | 36,5 dB | 33,5 dB | 37,8 dB | 34,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 25 MHz | 10,4 dB/100 m | 44,3 dB | 41,3 dB | 33,9 dB | 30,9 dB | 35,8 dB | 32,8 dB | 24,3 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 31,25 MHz | 11,7 dB/100 m | 42,9 dB | 39,9 dB | 31,2 dB | 28,2 dB | 33,9 dB | 30,9 dB | 23,6 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 62,5 MHz | 17,0 dB/100 m | 38,4 dB | 35,4 dB | 21,4 dB | 18,4 dB | 27,9 dB | 24,9 dB | 21,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 100 MHz | 22,0 dB/100 m | 35,3 dB | 32,3 dB | 13,3 dB | 10,3 dB | 23,8 dB | 20,8 dB | 20,1 dB | 100 ± 15 Ohm | 100 ± 15 Ohm |
| 155 MHz | 28,1 dB/100 m | 32,4 dB | 29,4 dB | 4,4 dB | 1,4 dB | 20,0 dB | 17,0 dB | 18,8 dB | ||
| 200 MHz | 32,4 dB/100 m | 30,8 dB | 27,8 dB | -1,6 dB | -4,6 dB | 17,8 dB | 14,8 dB | 18,0 dB |
| UL-Nennspannung |
|---|
| 300 V RMS |
|
Temperaturbereich für die Installation |
-20 °C bis +75 °C |
|---|---|
|
Nenntemperatur gemäß UL |
90 °C |
|
Lagertemperaturbereich |
-40 °C bis +75 °C |
|
Betriebstemperaturbereich |
-40 °C bis +75 °C |
|
Kaltbiegetest |
-Konformität bei 40 °C gemäß UL 1581 |
|---|---|
|
Gewicht Kabelgebinde |
31 lbs/1000 Fuß |
|
Maximale Zugspannung |
25 lbs. |
|
Min. Biegeradius bei Installation |
2,75 Zoll |
|
Mindestbiegeradius/Minor Axis |
2,25 Zoll |
|
NEC/(UL)-Compliance |
CMG, CMR, CMX Außenbereich |
|---|---|
|
CEC/C(UL)-Compliance |
CMR-CMX AUSSENBEREICH ODER CMG |
|
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse D |
|
Datenkategorie |
Kategorie 5e |
|
Einhaltung der ANSI Standards |
S-90-661-2012 Kategorie 5e, ANSI/NEMA WC-63.1 Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568-C.2 Kategorie 5e |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
Leistungsprüfung durch Dritte |
Kategorie 5e |
|
Umgebung |
Innenbereich/Außenbereich |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
Ja |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2017-07-10 |
|
Eignung – Freileitungen |
Ja – Bei Unterstützung durch Längstragseil |
|---|---|
|
Eignung – Erdverlegung |
Nein |
|
Eignung – Explosionsgefährdete Umgebungen |
Nein |
|
Eignung – innen |
Ja |
|
Eignung – Halogenfrei |
Nein |
|
Eignung – Ölbeständigkeit |
Nein |
|
Eignung – Außenbereich |
Ja |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
|
Entflammbarkeit gemäß UL |
UL 1666 Riser |
|---|---|
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|
IEEE Entflammbarkeit |
IEEE 1202 vertikaler Flammtest |
|
UL-Nennspannung |
300 V RMS |
|
Plenum (J/N) |
Nein |
|---|---|
|
Plenum-Nummer |
1533P |
|
Keine Plenum-Nummer |
1533R |
|---|
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 100 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. Die Abschirmung ist aus Gründen der elektrischen Stabilität mit der Innenwand der Ummantelung verbunden. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.381 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | UPC |
|---|---|---|

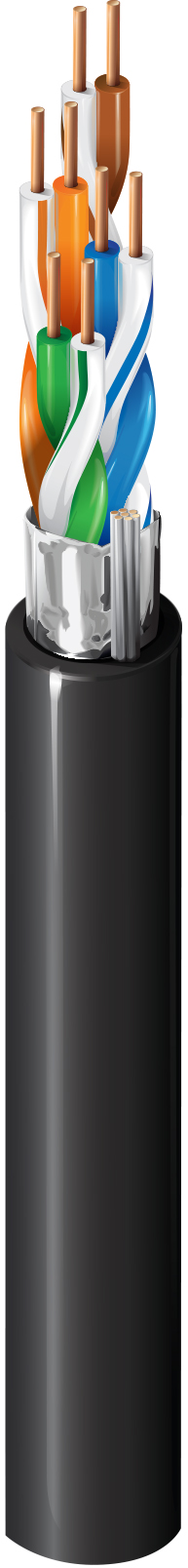

| 2138A 0101000 | Schwarz | 612825377320 |
