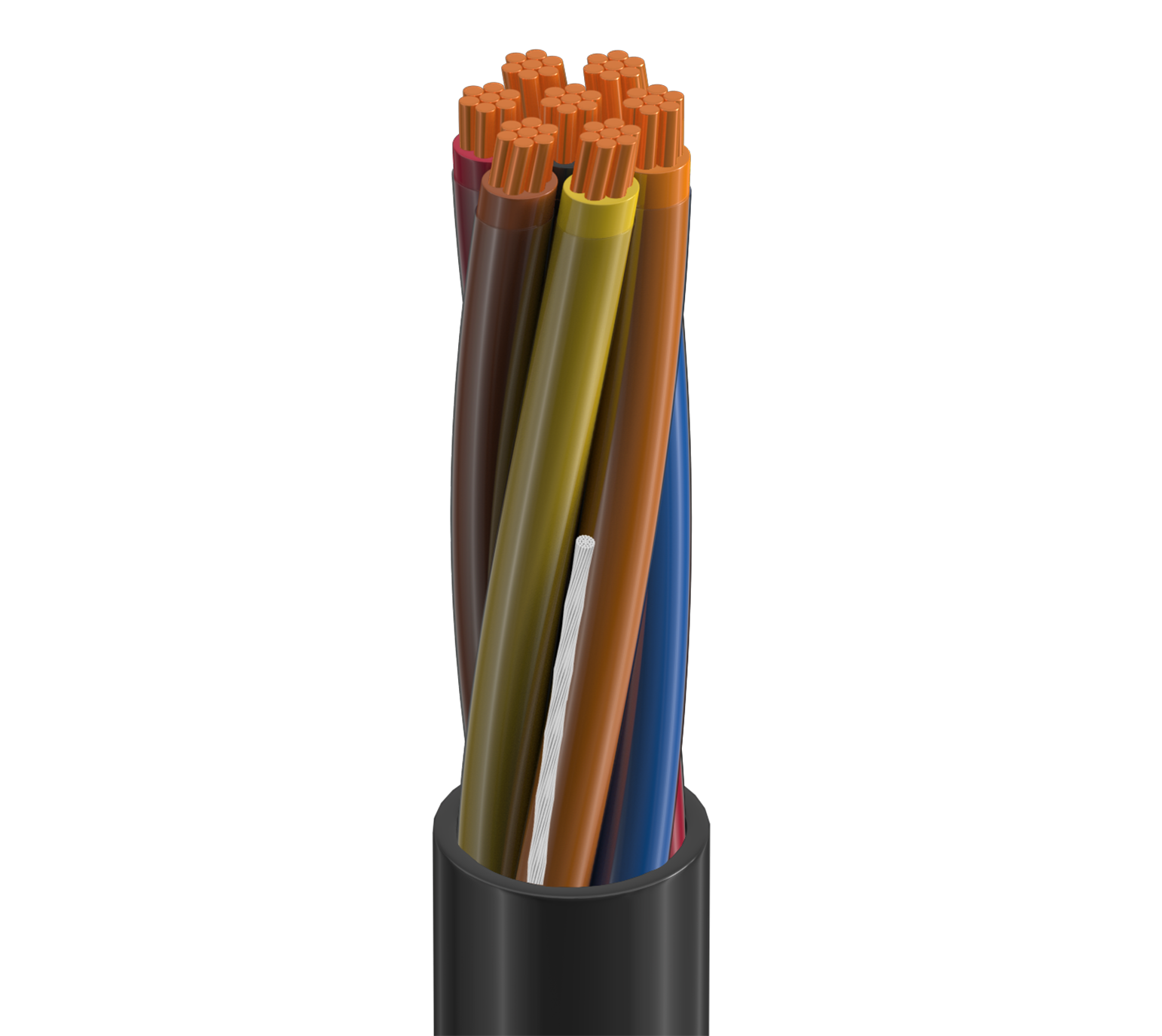

Artikelnummer: 28323A
TC (verzinntes Kupfer) VN/PVC, 7 C #16 Str BC, PVC-NYL Ins E2, schwarze PVC-Ummantelung, 600 V TC-ER 150 V NPLF 90C trocken/feucht SONNENLICHTBEST., DIR. ERDVER.
UL Typ TC (verzinntes Kupfer) (1277) PVC-Nylon/PVC, 7 Leiter 16 AWG (7 x 24) blankes Kupfer, PVC-NYL-Isolierung E2 Farbcodierung, äußere Ummantelung aus schwarzem PVC, 600 V TC-ER 150 V NPLF 90C trocken/feucht SONNENLICHTBEST., DIR. ERDVER.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Leistungs- und Steuerungsanwendungen bis zu 600 V; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; Empfohlene Kabelverschraubung Belden BTC075A0551RA |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 7 | 16 AWG | 7x24 | BC – blankes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Leiter | PVC/Nylon – Polyvinylchlorid + Nylon | 0,020 Zoll (0,51 mm) | 0,099 Zoll (2,5 mm) | Schwarz, Rot, Blau, Orange, Gelb, Braun, Rot/Schwarz |
Äußere Abschirmung
| Material |
|---|
| Keine Abschirmung |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| PVC – Polyvinylchlorid | 0,047 Zoll (1,2 mm) | 0,388 Zoll (9,86 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,388 Zoll (9,86 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Nennwert Leiter DCR | Max. Bemessungsstrom |
|---|---|
| 4,2 Ohm/1000 Fuß | 12,6 Amp pro Leiter bei 30 ºC |
Speisung
| UL-Nennspannung |
|---|
| 600 V (TC-ER), 150 V (NPLF) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 90 °C trocken, 90 °C feucht | Feucht/trocken: –30 °C bis 90 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,552 Zoll (39,42 mm) | 1,94 Zoll (49,3 mm) |
|
Maximale Zugspannung |
249,9 lbs (113,4 kg) |
|---|---|
|
Gewicht Kabelgebinde |
110 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit, Erdverlegung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685, IEEE 1202 FT4 |
|
NEC/UL-Compliance |
Artikel 336, Artikel 400, Artikel 760, TC-ER, NPLF, TFFN |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.607 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.607 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 28323A 0105000 | Schwarz | Rolle | 5.000 ft | 612825135715 | C Z |
| 28323A 01010000 | Schwarz | Rolle | 10.000 ft | 612825135708 | C Z |
