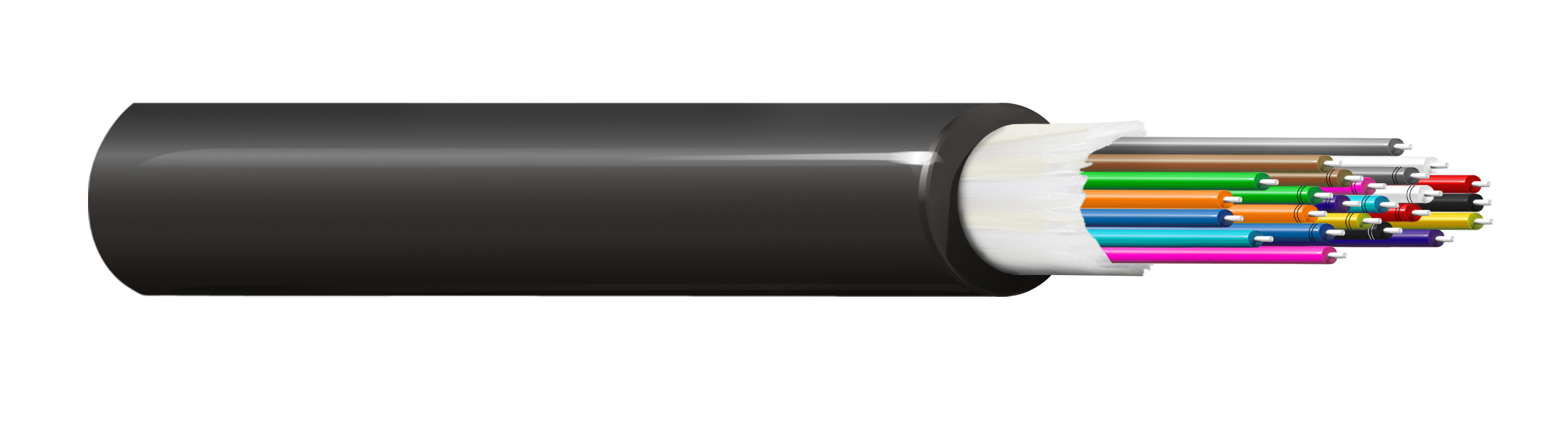

Universelles (für den Innen- und Außenbereich) trockenes (nicht längswasserdichtes) Vollader-Glasfaser-Verteilungskabel mit raucharmem und halogenfreiem Außenmantel. 12 Fasern SM OS2 G.657.A2. CPR Euroklasse B2ca.

Verfügbarkeit:

Global
Status:

Unterbrochen

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Umgebung	Innen/Außen – Euroklasse B2ca
Mögliche Anwendungen	Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Unterstützt alle Computernetzwerkanwendungen wie FDDI, Gigabit Ethernet und ATM. Nicht für Installationen geeignet, die ein Einblasen erfordern.

Umgebung

Innen/Außen – Euroklasse B2ca

Mögliche Anwendungen

Für den Außen- und Inneneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außen- und Inneneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Unterstützt alle Computernetzwerkanwendungen wie FDDI, Gigabit Ethernet und ATM. Nicht für Installationen geeignet, die ein Einblasen erfordern.

Aufbau

Aufbau der Glasfaserkabel

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count
OS2	G.657A2	12

Faser-Farbcode	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Puffer-Spezifikation

Fiber Type	Buffer Construction	Buffer Material	Buffer Diameter
OS2	Tight	LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm

Wasserdichte Kabelseele	Nein
Kabelseele, feuchtigkeitsdicht	Wasserblockende Glasfasern
Gewicht Kabelgebinde	41 kg/km

Physische Spezifikationen

Panzerungstyp	Nicht gepanzert

Spezifikationen der Ummantelung

Anzahl der Ummantelungen	Einzelummantelung

Spezifikationen der äußeren Ummantelung

Äußere Ummantelung

Material	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	6.7 mm	No

Äußere Ummantelung1 Anmerkungen zur Tabelle	Standardfarbe: Orange. Verfügbare Farben: Orange, Gelb, Türkis, Erikaviolett, Rot, Blau, Grün, Braun, Violett, Pink, Grau, Weiß, Schwarz, Limettengrün

Optische Merkmale

Maximale Dämpfung bei 1310 nm	0.40 dB/km
Maximale Dämpfung bei 1550 nm	0.30 dB/km
Maximale Dämpfung bei 1625 nm	0.30 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	134 mm	IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	67 mm	IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	1200 N (270 lbf)	IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	400 N (90 lbf)
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	5 kN/m	IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	3 kN/m	IEC 60794-2-20

Temperaturbereich

Betriebstemperaturbereich	-30 °C bis +55 °C
Temperaturbereich für die Installation	-5 °C bis +50 °C
Lagertemperaturbereich	-30 °C Zu + 55 °C

Produktmaterial

UL-Klassifizierung/Flammtest	Sonstige Klassifizierung, nicht UL

Standards

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	10 µS/mm
Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
Brandverhalten – Bündelbrandtest	IEC 60332-3-24
IEC 60754-1 – Halogenmenge	Null
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%
CPR-Euroklasse	B2ca-s1a,d1,a1
REACH	Konform
ISO/IEC-Compliance	IEC 60794, ISO/IEC 11801-1
Schutz vor UV-Strahlung und Sonnenlicht	Ja
