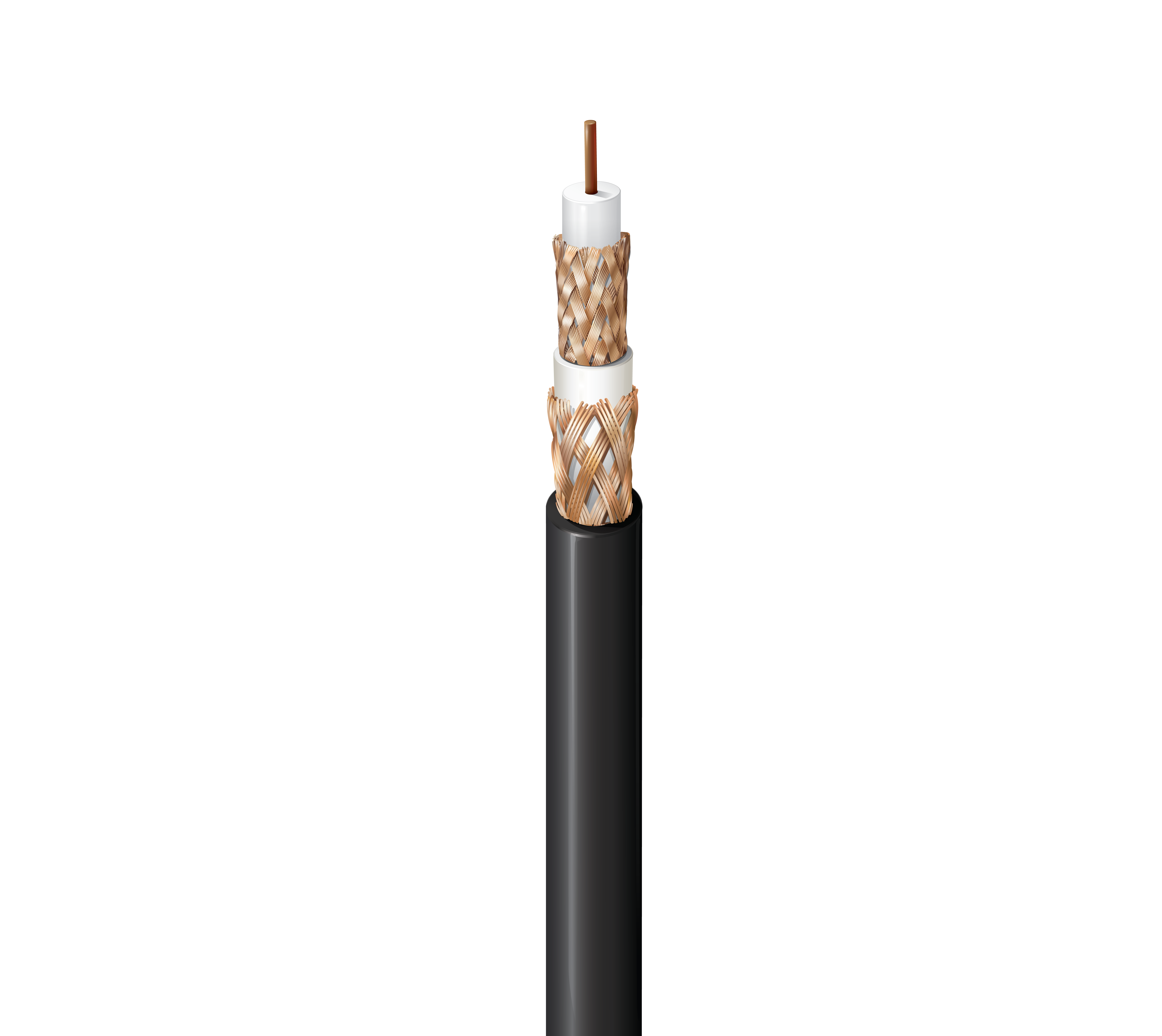

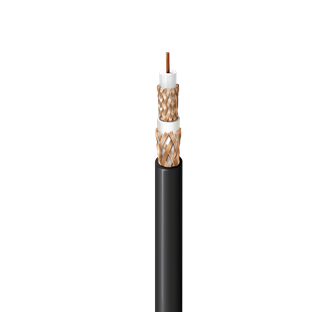

1856 A

Triaxial, RG59, 20 AWG massives BC (blankes Kupfer), Doppelt 95 % BC (blankes Kupfer)-Geflecht, Belflex® Jkt

…
Triaxial, RG59, 20 AWG massive Leiter aus blankem Kupfer, PE-Isolierung, Geflecht aus 95 % blankem Kupfer, PE-Isolierung, Geflecht aus 95 % blankem Kupfer, Belflex® Ummantelung
Produktbenachrichtigungen erhalten

Technische Daten
Produktbeschreibung

Mögliche Anwendungen

Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Konstruktionsmerkmale

RG-Typ

59

Leiter
Größe Verseilung Nennwert Durchmesser Material
20 AWG Massiv 0,032 Zoll BC – blankes Kupfer
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,145 Zoll (3,68 mm) Weiß
Innenabschirmung
Layer Abschirmungstyp Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Innere Ummantelung
Material Nennwert Durchmesser
PE – Polyethylen 0,216 Zoll (5,49 mm)
Äußere Abschirmung
Layer Abschirmungstyp außen Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,360 Zoll (9,14 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,360 Zoll (9,14 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. Rückflussdämpfung
5–850 MHz 21 dB
850–3000 MHz 15 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,30 dB/100 Fuß
3,6 MHz 0,60 dB/100 Fuß
10 MHz 0,80 dB/100 Fuß
71,5 MHz 2,20 dB/100 Fuß
135 MHz 3,00 dB/100 Fuß
270 MHz 4,20 dB/100 Fuß
360 MHz 4,80 dB/100 Fuß
540 MHz 5,90 dB/100 Fuß
720 MHz 6,90 dB/100 Fuß
750 MHz 7,10 dB/100 Fuß
1000 MHz 8,80 dB/100 Fuß
1500 MHz 12,00 dB/100 Fuß
2250 MHz 16,40 dB/100 Fuß
3000 MHz 20,40 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
10,1 Ohm/1000 Fuß 2,5 Ohm/1000 Fuß (8,2 Ohm/km) 1,6 Ohm/1000 Fuß (5,2 Ohm/km) 16,3 pF/ft (53,5 pF/m) 75 Ohm 83 %
Speisung
Nennspannung
300 V
Mechanische Kenndaten
Temperatur
Betrieb
-50 °C bis +80 °C
Biegeradius
Mindestinstallation
3,6 Zoll (91 mm)

Maximale Zugspannung

124 Pfund (56.2 kg)

Gewicht Kabelgebinde

76 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich/Außenbereich, Innenbereich, Freileitungen – Bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.479 Revisionsdatum: 29.04.2024

Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
1856A B591000 Schwarz, matt Rolle 1.000 ft 612825356899 C
1856A B594000 Schwarz, matt Rolle 4.000 ft 612825352242
1856A 0061000 Blau, hell Rolle 1.000 ft 612825356813 C
1856A 0051000 Dunkelgrün Rolle 1.000 ft 612825356868 C
1856A 0021000 Rot Rolle 1.000 ft 612825356882 C
1856A 0041000 Gelb Rolle 1.000 ft 612825356875 C
