8233 A

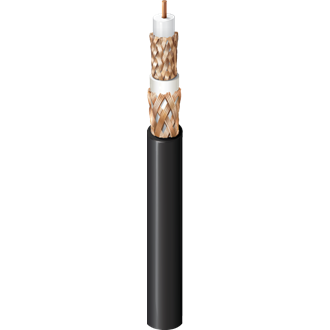

Triaxial, RG11, 14 AWG massives BC (blankes Kupfer), doppeltes Geflecht aus blankem Kupfer, PVC-Ummantelung, CMR

…
Triaxial, RG11, 14 AWG massive Leiter aus blankem Kupfer, PE-Isolierung, Geflecht aus 95 % blankem Kupfer, PVC-Isolierung, Geflecht aus 80 % blankem Kupfer, PVC-Ummantelung, CMR
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Konstruktionsmerkmale

RG-Typ

11

Leiter
Größe Verseilung Nennwert Durchmesser Material
14 AWG Massiv 0,064 Zoll BC – blankes Kupfer
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,285 Zoll (7,24 mm) Weiß
Innenabschirmung
Layer Abschirmungstyp Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 95 %
Innere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,365 Zoll (9,27 mm)
Äußere Abschirmung
Layer Abschirmungstyp außen Material Abdeckung
1 Geflecht Blankes Kupfer (BC) 80 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,475 Zoll (12,1 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,475 Zoll (12,1 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. Rückflussdämpfung
5–850 MHz 21 dB
850–4500 MHz 15 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,14 dB/100 Fuß
3,6 MHz 0,30 dB/100 Fuß
10 MHz 0,40 dB/100 Fuß
71,5 MHz 1,10 dB/100 Fuß
135 MHz 1,60 dB/100 Fuß
270 MHz 2,30 dB/100 Fuß
360 MHz 2,60 dB/100 Fuß
540 MHz 3,30 dB/100 Fuß
720 MHz 3,80 dB/100 Fuß
750 MHz 4,00 dB/100 Fuß
1000 MHz 4,60 dB/100 Fuß
1500 MHz 5,90 dB/100 Fuß
2250 MHz 7,40 dB/100 Fuß
3000 MHz 9,00 dB/100 Fuß
4500 MHz 12,50 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert Innenabschirmung DRC Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
2,6 Ohm/1000 Fuß 1,7 Ohm/1000 Fuß (5,6 Ohm/km) 1,5 Ohm/1000 Fuß (4,9 Ohm/km) 16,1 pF/ft (52,8 pF/m) 75 Ohm 84 %
Speisung
UL-Nennspannung
300 V (CMR, CMG)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
60 °C -40 °C bis +80 °C
Biegeradius
Mindestinstallation
5,0 Zoll (130 mm)

Maximale Zugspannung

170 lbs (77 kg)

Gewicht Kabelgebinde

125 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, für den Innenbereich, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechter Schacht

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Plenum-Nummer

8233P

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.495 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
8233A 0101000 Schwarz Rolle 1.000 ft 612825355649 C
8233A 0102000 Schwarz Rolle 2.000 ft 612825355632 C
8233A 0104000 Schwarz Rolle 4.000 ft 612825438236 C
8233A 0105000 Schwarz Rolle 5.000 ft 612825196655
