Artikelnummer: 1794A

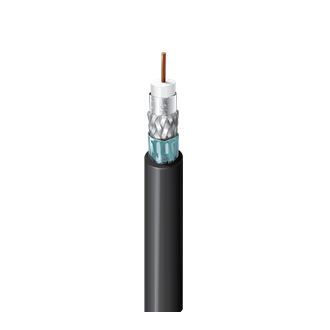

75 Ohm SDI Koaxial, Serie 7, 16 AWG, Massives BC (blankes Kupfer), Dreifache Abschirmung, PVC-Ummantelung, CMR

75 Ohm SDI Koaxial, Serie 7, 16 AWG massive Leiter aus blankem Kupfer, PE-Isolierung, Folie + 95% TC (verzinntes Kupfer)-Geflecht + Folienabschirmung, PVC-Ummantelung, CMR

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar

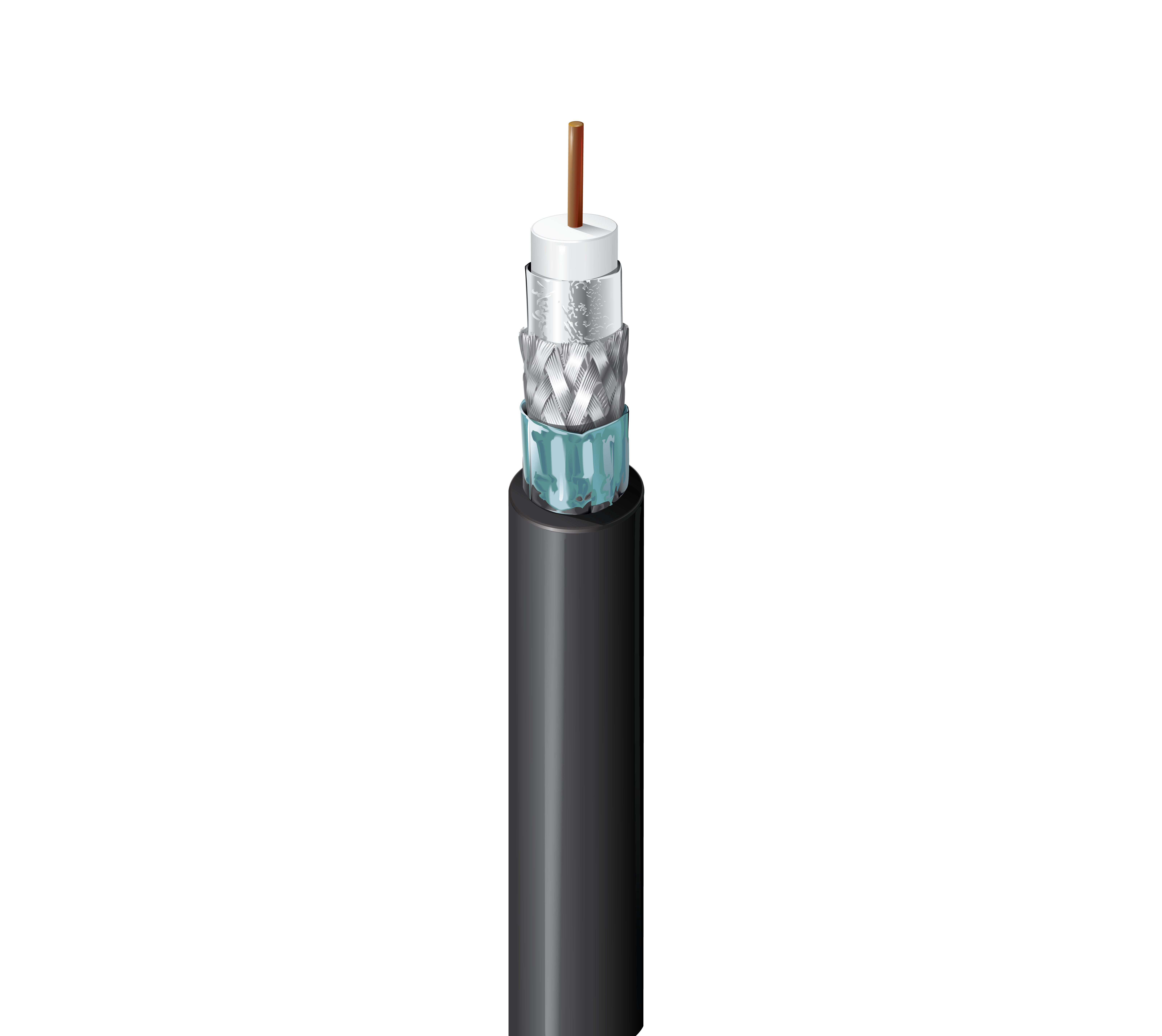

1794 A
  • 1794 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Digitalvideo, 6 Gb/s UHDTV, HD-SDI 1080p

Serie Typ

7

Leiter

Größe Verseilung Nennwert Durchmesser Material
16 AWG Massiv 0,051 Zoll BC – blankes Kupfer

Isolierung

Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,225 Zoll (5,72 mm) Weiß

Äußere Abschirmung

Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung Anmerkungen
1 Band Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
2 Geflecht Verzinntes Kupfer (TC) 95 %
3 Band Bi-Laminat (Alum + Poly) Beldfoil® 100 % Mit Kurzschlussfalte und auf der Innenseite der Ummantelung verklebt für eine einfache Vorbereitung

Äußere Ummantelung

Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,320 Zoll (8,13 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,320 Zoll (8,13 mm)

Rückflussdämpfung

Frequenz Min. Rückflussdämpfung
5–1600 MHz 23 dB
1600–4500 MHz 21 dB
4500–6000 MHz 15 dB

Dämpfung

Frequenz Nom. Dämpfung
1 MHz 0,17 dB/100 Fuß
3,58 MHz 0,30 dB/100 Fuß
5 MHz 0,35 dB/100 Fuß
6 MHz 0,38 dB/100 Fuß
7 MHz 0,40 dB/100 Fuß
10 MHz 0,48 dB/100 Fuß
12 MHz 0,52 dB/100 Fuß
25 MHz 0,74 dB/100 Fuß
55 MHz 1,08 dB/100 Fuß
67,5 MHz 1,20 dB/100 Fuß
71,5 MHz 1,24 dB/100 Fuß
88,5 MHz 1,37 dB/100 Fuß
100 MHz 1,46 dB/100 Fuß
135 MHz 1,70 dB/100 Fuß
143 MHz 1,75 dB/100 Fuß
180 MHz 1,97 dB/100 Fuß
270 MHz 2,43 dB/100 Fuß
360 MHz 2,83 dB/100 Fuß
540 MHz 3,60 dB/100 Fuß
720 MHz 4,20 dB/100 Fuß
750 MHz 4,30 dB/100 Fuß
1000 MHz 5,00 dB/100 Fuß
1500 MHz 6,20 dB/100 Fuß
2000 MHz 7,40 dB/100 Fuß
2250 MHz 7,80 dB/100 Fuß
3000 MHz 9,20 dB/100 Fuß
4500 MHz 11,7 dB/100 Fuß
6000 MHz 13,77 dB/100 Fuß

Elektrik

Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
4,0 Ohm/1000 Fuß 1,9 Ohm/1000 Fuß (6,2 Ohm/km) 16,1 pF/ft (52,8 pF/m) 75 Ohm 84 %

Speisung

UL-Nennspannung
300 V (CMR, CMG)

Temperatur

UL-Temperatur Betrieb
60 °C -20 °C bis +75 °C

Biegeradius

Mindestinstallation
3,2 Zoll (81 mm)

Maximale Zugspannung

111 Pfund (50.3 kg)

Gewicht Kabelgebinde

55 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich – nur Schwarz, UV-Beständigkeit, Freileitungen – nur Schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1666 senkrechter Schacht

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMR

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Auch in der gebündelten Multikoaxal-Version 2177A erhältlich. Die Drucklegende enthält sequenzielle Markierungen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.504 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.504 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1794A 0101000 Schwarz Rolle 1.000 ft 612825357582 C
1794A 010N1000 Schwarz Haspel mit kleiner Trommel 1.000 ft
1794A 0102500 Schwarz Rolle 2.500 ft 612825438212
1794A 0061000 Blau, hell Rolle 1.000 ft 612825358619 C
1794A 0011000 Braun Rolle 1.000 ft 612825357513 C
1794A 0081000 Grau Rolle 1.000 ft 612825357568 C
1794A N3U1000 Grün, Mil Rolle 1.000 ft 612825357506 C
1794A 0031000 Orange Rolle 1.000 ft 612825357537 C
1794A 0021000 Rot Rolle 1.000 ft 612825357520 C
1794A 0071000 Violett Rolle 1.000 ft 612825357551 C
1794A 0091000 Weiß Rolle 1.000 ft 612825357575 C
1794A 0041000 Gelb Rolle 1.000 ft 612825357544 C
