Artikelnummer: 85240

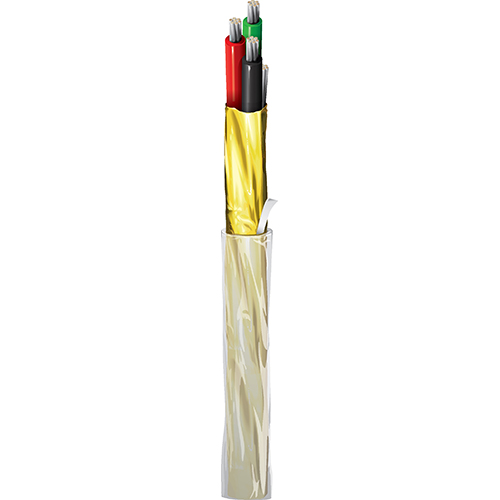

Elektronisch, 3 C #20 Str TC (verzinntes Kupfer), ETFE-Isol., OS, ETFE-Ummantelung

Elektronik für hohe Temperaturen, 3 Leiter 20AWG (7x28) verzinntes Kupfer, ETFE-Isolierung, Gesamte Beldfoil®-Abschirmung, Äußere ETFE-Ummantelung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
85240
  • 85240
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

extreme Hoch-/Tieftemperaturumgebungen; chemikalienbeständig; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung 24 V, …); Instrumentierung

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 3 20 AWG 7x28 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter ETFE – Ethylen-Tetrafluorethylen 0,015 Zoll (0,38 mm) 0,068 Zoll (1,7 mm) Schwarz, Rot, Grün

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Kapton®) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
ETFE – Ethylen-Tetrafluorethylen 0,020 Zoll (0,51 mm) 0,193 Zoll (4,90 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,193 Zoll (4,90 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
Leiter 11,2 Ohm/1000 Fuß 26,5 pF/ft (86,9 pF/m) 47,7 pF/ft (156 pF/m) 6,2 Amp pro Leiter bei 30 ºC

Speisung

Nennspannung
350 V

Temperatur

Betrieb
-30 °C bis +150 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,9 Zoll (48 mm) 1,9 Zoll (48 mm)

Maximale Zugspannung

47 lbs (21 kg)

Gewicht Kabelgebinde

27 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1581 (VW-1)

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Tefzel und Kapton sind Schutzmarken von DuPont.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.508 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.508 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
85240 3681000 Klar, transparent Rolle 1.000 ft 612825212409 C
