Artikelnummer: 9951

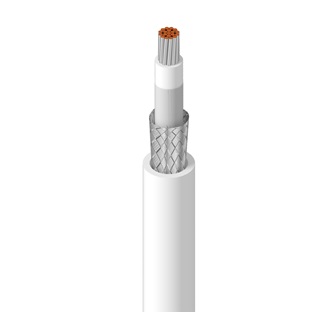

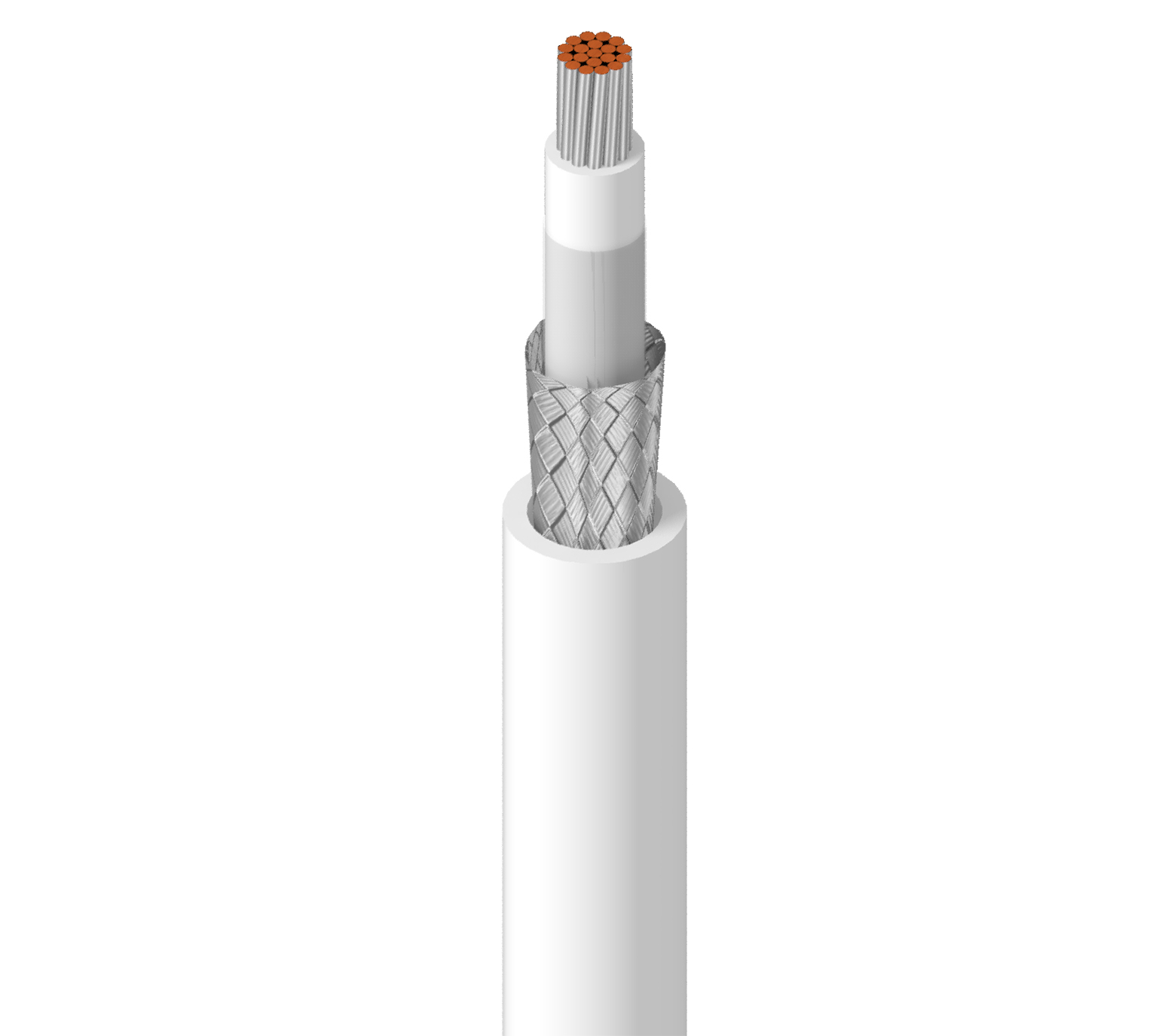

Elektronisch, 1 C #16 Str TC (verzinntes Kupfer), PVC-NYL-Isolierung, OA TC (verzinntes Kupfer) Brd, PVC-Ummantelung

Elektronisch, 1 Leiter 16AWG (19x29) verzinntes Kupfer, PVC-NYL-Isolierung, Komplette Abschirmung aus verzinntem Kupfergeflecht (90 %), äußere Ummantelung aus PVC

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
9951
  • 9951
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

MIL-W-16878 (Bauform B) Spez.; bis 600 V analoge Signale; bis zu 600 V Spannungsregelung

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 1 16 AWG 19x29 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PVC/Nylon – Polyvinylchlorid + Nylon 0,016 Zoll (0,41 mm) 0,088 Zoll (2,2 mm) Weiß

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Geflecht Verzinntes Kupfer (TC) 90 %

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,016 Zoll (0,41 mm) 0,143 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,143 Zoll

Elektrik

Nennwert Leiter DCR Nennkapazität Leiter-zu-Abschirmung Max. Bemessungsstrom
4,4 Ohm/1000 Fuß 138 pF/Fuß (453 pF/m) 6,5 Amp pro Leiter bei 25 ºC

Speisung

Nennspannung
600 V

Temperatur

UL-Temperatur Betrieb
105 °C -20 °C bis +105 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
1,43 Zoll (36,3 mm) 1,43 Zoll

Maximale Zugspannung

40 lbs (18 kg)

Gewicht Kabelgebinde

20 lbs/1000 Fuß

Entflammbarkeit/Brandverhalten

VW-1

Millitärische Compliance

MIL-W-16878E/17 (isolierter Leiter)

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 03.02.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.391 Revisionsdatum: 03.02.2025

Artikelnummer

Artikelnr. Farbe UPC
9951 0091000 Weiß 612825265092
