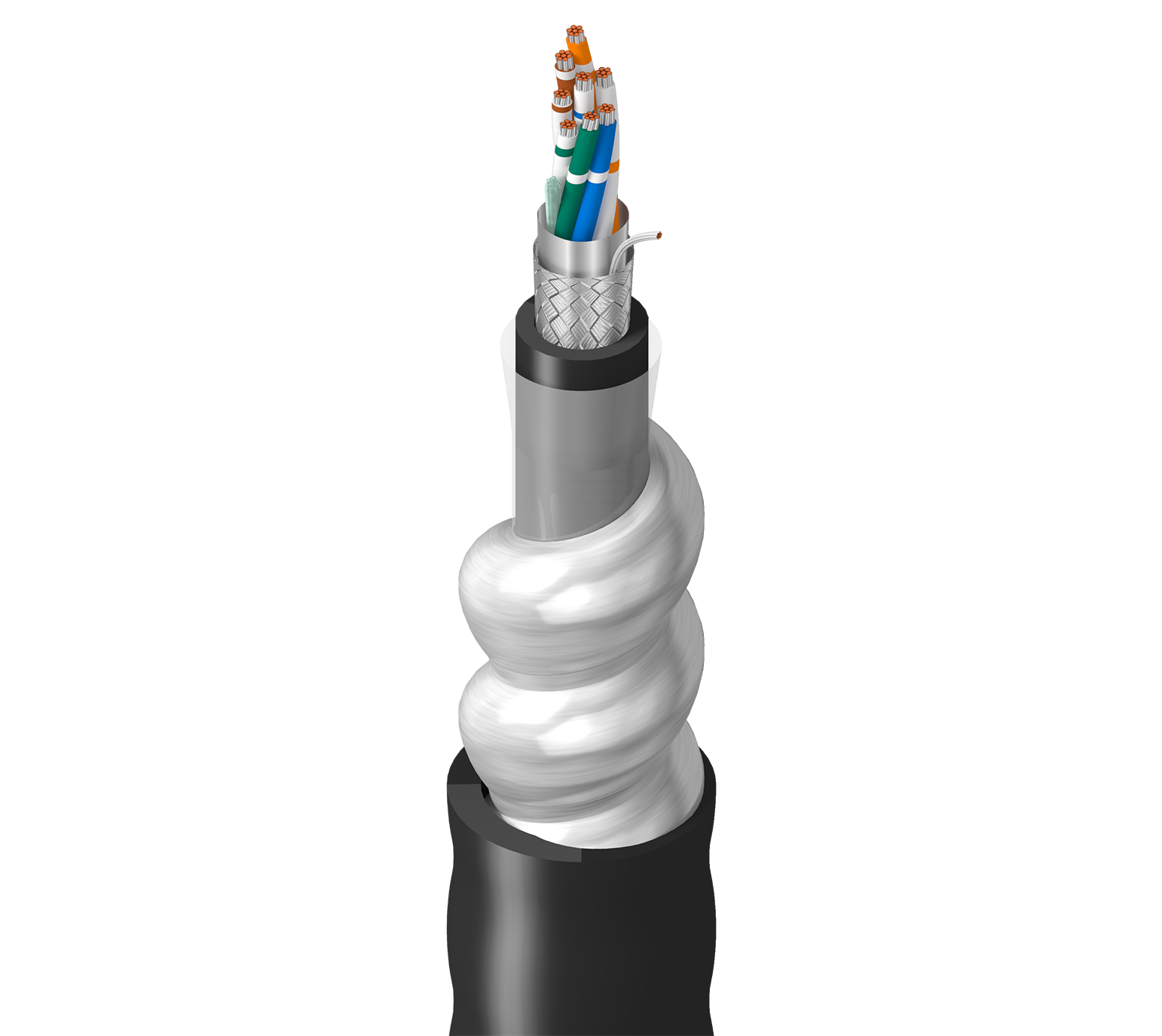

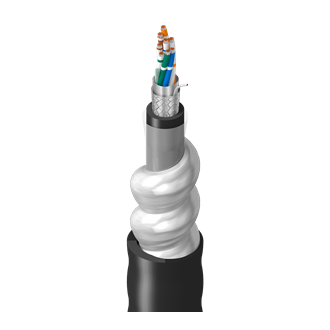

Artikelnummer: 123109A

RS485, 4 Pr #22 Str TC, PE-Isolierung, OS+TC Brd, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, CM, PLTC

RS-485, 4 Paar 22AWG (7x30) verzinntes Kupfer, PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (65 %) Abschirmung, innere Ummantelung aus PVC, Ineinandergreifende Aluminiumpanzerung, äußere Ummantelung aus PVC, CM, PLTC

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
123109 A
  • 123109 A
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Exposition gegenüber Nagetieren, Zerquetschen, oder Durchschneiden mit Gewalt, Erdverlegung, serielle Kommunikation (RS-485-Standard) mit SPS, VFD, HMIs, Motoren, RTU, SCADA, usw. in lauten Umgebungen über große Entfernungen, für den Außenbereich wie etwa Solarbetrieb, Beleuchtung, usw.

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 4 22 AWG 7x30 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung Anmerkungen
Paar(e) PE – Polyethylen (Schaum) 0,023 Zoll (0,58 mm) 0,075 Zoll (1,9 mm) Weiß/Blau gestreift und Blau/Weiß gestreift, Weiß/Orange gestreift und Orange/Weiß gestreift, Weiß/Grün gestreift und Grün/Weiß gestreift, Weiß/Braun gestreift und Braun/Weiß gestreift HDPE

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 22 AWG (7 x 30) TC (verzinntes Kupfer)
Geflecht Verzinntes Kupfer (TC) 65 %

Innere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,053 Zoll (1,3 mm) 0,448 Zoll (11,4 mm)

Panzerung

Panzertyp und Material
AIA – Aluminium-Verriegelungspanzer

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,050 Zoll (1,3 mm) 0,744 Zoll (18,9 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,744 Zoll (18,9 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Impedanzeigenschaft Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
Paar(e) 14,7 Ohm/1000 Fuß (48,2 Ohm/km) 11 pF/Fuß (36 pF/m) 120 Ohm 78 % 2,7 Amp pro Leiter bei 25 ºC

Nennwert äußere Abschirmung DCR

2,53 Ohm/1000 Fuß (8,30 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Komponente Frequenz [MHz] Nennwert Einfügungsverlust (Dämpfung)
Paar(e) 1 0,5 dB/100 Fuß

Speisung

UL-Nennspannung
300 V (CM, PLTC)

Temperatur

UL-Temperatur Betrieb
60 °C -40 °C bis +60 °C

Tabellenhinweise

-40C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
7,5 Zoll (190 mm) 7,5 Zoll

Maximale Zugspannung

250 lbs (110 kg)

Gewicht Kabelgebinde

233 lbs/1000 ft (347 kg/km)

Umweltverträglichkeit

Innenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

UL1685, 1202

NEC/UL-Compliance

Artikel 725, Artikel 800

CEC/C(UL)-Compliance

CMG HLBCD

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.74 Revisionsdatum: 05.05.2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.74 Revisionsdatum: 05.05.2023
