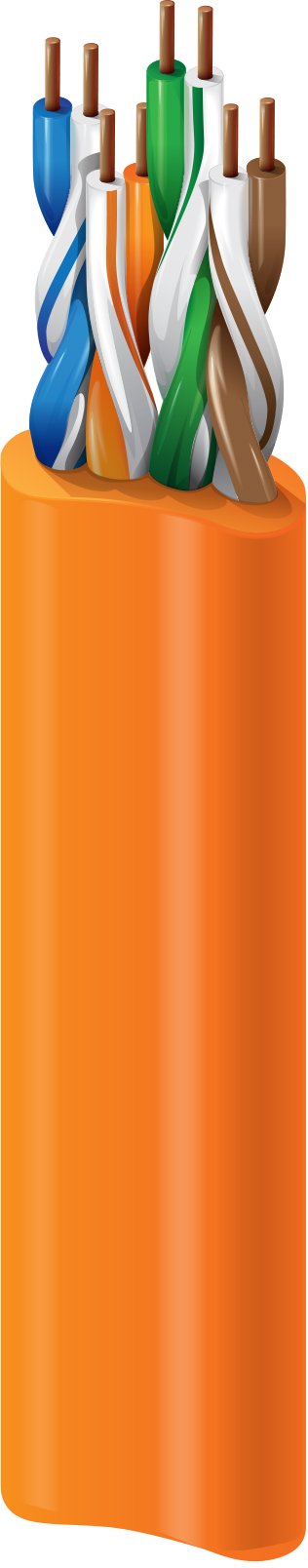

KAT6+ Bonded-Pair-Patch-Kabel, 4pr, UTP, PVC-Ummantelung, CMR
| Mögliche Anwendungen | Premise-Patch-Kabel, hergestellt für Dämpfungsstabilität in Umgebungen mit hoher Luftfeuchtigkeit, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM, NTSC/PAL-Komponenten- oder Composite-Video, AES/EBU, Digitalvideo, RS-422, Störungsreiche Umgebungen, Für T568-B Verkabelung |
|---|
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 | 7x32 | TC – Verzinntes Kupfer | 4 |
|
Anzahl der Leiter |
8 |
|---|---|
|
Gesamtanzahl der Paare |
4 |
| Material |
|---|
| PO – Polyolefin |
|
Bonded-Pair |
Ja |
|---|
| Nummer | Farbe |
|---|---|
| 1 | Weiß-braune Streifen und Braun |
| 2 | Weiß-blaue Streifen und Blau |
| 3 | Weiß-grüne Streifen und Grün |
| 4 | Weiß-orangefarbene Streifen und Orange |
| Material | Nenndurchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,365 x 0,165 Zoll | Nein |
| Max. Leiter DCR | Max. DCR unsymmetrisch |
|---|---|
| 90 Ohm/km | 3 % |
| Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
|---|---|
| 49,2 pF/100 m | 15 pF/ft |
| Frequenz [MHz] | Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 25 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2,0 dB/100 m | 74,3 dB | 72,3 dB | 70,3 dB | 70,3 dB | 67,8 dB | 64,8 dB | 20,0 dB | 100 ± 12 Ohm | 100 ± 15 Ohm |
| 4 MHz | 4,1 dB/100 m | 65,3 dB | 63,3 dB | 59,2 dB | 59,2 dB | 55,7 dB | 52,8 dB | 23,0 dB | 100 ± 12 Ohm | 100 ± 15 Ohm |
| 8 MHz | 5,8 dB/100 m | 60,3 dB | 58,8 dB | 53,0 dB | 53,0 dB | 49,7 dB | 46,7 dB | 24,5 dB | 100 ± 12 Ohm | 100 ± 15 Ohm |
| 10 MHz | 6,5 dB/100 m | 59,3 dB | 57,3 dB | 51,0 dB | 51,0 dB | 47,8 dB | 44,8 dB | 25,0 dB | 100 ± 12 Ohm | 100 ± 15 Ohm |
| 16 MHz | 8,2 dB/100 m | 56,3 dB | 54,3 dB | 46,0 dB | 46,0 dB | 43,7 dB | 40,7 dB | 25,0 dB | 100 ± 12 Ohm | 100 ± 8 Ohm |
| 20 MHz | 9,3 dB/100 m | 54,8 dB | 52,8 dB | 43,5 dB | 43,5 dB | 41,7 dB | 38,7 dB | 25,0 dB | 100 ± 12 Ohm | 100 ± 8 Ohm |
| 25 MHz | 10,4 dB/100 m | 53,4 dB | 51,4 dB | 41,0 dB | 42,0 dB | 39,8 dB | 36,8 dB | 24,3 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 31,25 MHz | 11,7 dB/100 m | 51,9 dB | 49,9 dB | 38,2 dB | 38,2 dB | 37,9 dB | 34,9 dB | 23,6 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 62,5 MHz | 17,0 dB/100 m | 47,4 dB | 45,4 dB | 28,4 dB | 28,4 dB | 31,8 dB | 28,9 dB | 21,5 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 100 MHz | 22,0 dB/100 m | 44,3 dB | 42,3 dB | 25,0 dB | 25,0 dB | 27,8 dB | 24,8 dB | 21,0 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 155 MHz | 30,2 dB/100 m | 41,5 dB | 39,5 dB | 14,0 dB | 14,0 dB | 23,9 dB | 20,9 dB | 21,0 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 200 MHz | 34,8 dB/100 m | 39,8 dB | 37,8 dB | 10,0 dB | 10,0 dB | 21,7 dB | 18,8 dB | 21,0 dB | 100 ± 15 Ohm | 100 ± 8 Ohm |
| 250 MHz | 39,6 dB/100 m | 38,3 dB | 36,3 dB | 3,0 dB | 3,0 dB | 19,8 dB | 16,8 dB | 18,0 dB | 100 ± 20 Ohm | 100 ± 8 Ohm |
| 300 MHz | 46,7 dB/100 m | 37,2 dB | 35,2 dB | 18,2 dB | 15,2 dB | 18,0 dB | 100 ± 20 Ohm | 100 ± 8 Ohm | ||
| 310 MHz | 47,6 dB/100 m | 36,9 dB | 34,9 dB | 17,9 dB | 14,9 dB | 18,0 dB | 100 ± 20 Ohm | 100 ± 8 Ohm | ||
| 350 MHz | 51,1 dB/100 m | 36,2 dB | 34,2 dB | 16,9 dB | 13,9 dB | 17,0 dB | 100 ± 22 Ohm | 100 ± 8 Ohm | ||
| 400 MHz | 55,3 dB/100 m | 35,3 dB | 33,3 dB | 15,7 dB | 12,7 dB | 14,0 dB | 100 ± 32 Ohm | 100 ± 8 Ohm | ||
| 500 MHz | 63,3 dB/100 m | 33,8 dB | 31,8 dB | 13,8 dB | 10,8 dB | 14,0 dB | 100 ± 32 Ohm | 100 ± 8 Ohm |
| UL-Nennspannung |
|---|
| 300 V RMS |
|
Temperaturbereich für die Installation |
0 °C bis +50 °C |
|---|---|
|
Nenntemperatur gemäß UL |
75 °C |
|
Lagertemperaturbereich |
-20 °C bis +75 °C |
|
Betriebstemperaturbereich |
-20 °C bis +75 °C |
|
Gewicht Kabelgebinde |
28 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
40 lbs. |
|
Min. Biegeradius bei Installation |
3,75 Zoll |
|
Mindestbiegeradius/Minor Axis |
0,5 Zoll |
|
NEC/(UL)-Compliance |
CMR |
|---|---|
|
CEC/C(UL)-Compliance |
CMR |
|
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse E Patchkabel |
|
CPR-Euroklasse |
Eca |
|
Datenkategorie |
Kategorie 6 |
|
Einhaltung der ANSI Standards |
S-116-732-2013 Kategorie 6 Patchkabel, ANSI/NEMA WC-66 Kategorie 6 Patchkabel |
|
TIA/EIA-Compliance |
ANSI/TIA-568-C.2 Kategorie 6 Patchkabel |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 Patchkabel |
|
Umgebung |
Riser |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
Ja |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2017-07-10 |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
|
Eignung – Freileitungen |
Nein |
|---|---|
|
Eignung – Erdverlegung |
Nein |
|
Eignung – Explosionsgefährdete Umgebungen |
Nein |
|
Eignung – innen |
Ja |
|
Eignung – Halogenfrei |
Nein |
|
Eignung – Ölbeständigkeit |
Nein |
|
Eignung – Außenbereich |
Nein |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Nein |
|
Entflammbarkeit gemäß CSA/C(UL) |
FT4 |
|---|---|
|
Entflammbarkeit gemäß UL |
UL 1666 Riser |
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|
UL-Nennspannung |
300 V RMS |
|
Plenum (J/N) |
Nein |
|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 350 MHz sind nur zur Information. Druck enthält absteigende Materialmarkierungen. Die Leiterstränge sind miteinander verklebt. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.513 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 1875GB 0101000 | Schwarz | Rolle | 1.000 ft | 612825125754 |
| 1875GB 0061000 | Blau | Rolle | 1.000 ft | 612825125723 |
| 1875GB 006A1000 | Blau | Reel-in-Box | 1.000 ft | 612825125716 |
| 1875GB F2V1000 | Grau | Rolle | 1.000 ft | 612825125662 |
| 1875GB F6H1000 | Grau | Rolle | 1.000 ft | 612825125679 |
| 1875GB 0051000 | Grün | Rolle | 1.000 ft | 612825125709 |
| 1875GB 005A1000 | Grün | Reel-in-Box | 1.000 ft | 612825125693 |
| 1875GB 007A1000 | Lila | Reel-in-Box | 1.000 ft | 612825125730 |
| 1875GB 0091000 | Weiß | Rolle | 1.000 ft | 612825125747 |
| 1875GB 0041000 | Gelb | Rolle | 1.000 ft | 612825125686 |
