Artikelnummer: 1489A

Inst, 24 Pr #16+22 verseiltes BC (blankes Kupfer), PVC-Isolierung E1, OS, schwarze PVC-Ummantelung, 300 V PLTC ITC CMG

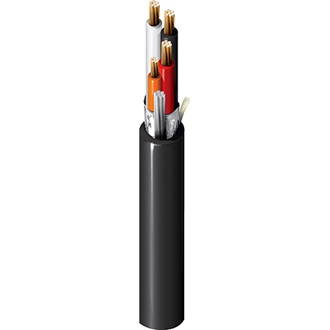

UL-Instrumentierung, 24 Paar 16 + 22 AWG (7 x 24 + 7 x 30) blankes Kupfer, PVC-Isolierung E1 Farbcode, vollständige Beldfoil®-Abschirmung, äußere Ummantelung aus schwarzem PVC, PLTC ITC CMG AWM 2464 SONNENBEST.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv

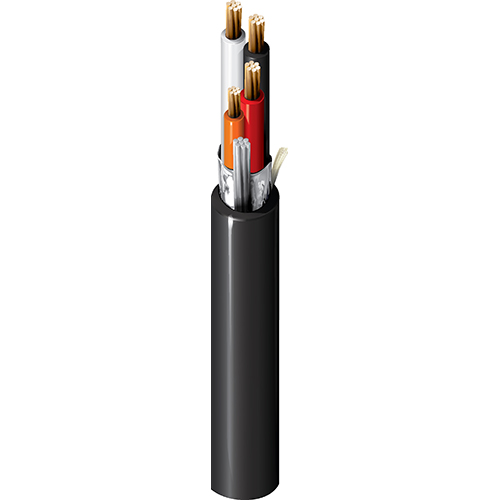

1489 A
  • 1489 A
1 von 1

Technische Daten

Alle aufklappen

Mögliche Anwendungen

Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 24 16 AWG 7x24 BC – blankes Kupfer
Komm.-Draht/Drähte 1 22 AWG 7x30 BC – blankes Kupfer

Isolierung

Komponente Material Nenndicke Farbcodierung
Paar(e) PVC – Polyvinylchlorid 0,017 Zoll (0,43 mm) Schwarz, Weiß und nummeriert
Komm.-Draht/Drähte PVC – Polyvinylchlorid 0,019 Zoll (0,48 mm) Orange

Innenabschirmung

Komponente Abschirmungstyp
Komm.-Draht/Drähte Keine Abschirmung

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 16 AWG (7 x 24) TC (verzinntes Kupfer)

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,074 Zoll (1,9 mm) 1,075 Zoll (27,31 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

1,075 Zoll (27,31 mm)

Elektrik

Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung)
Paar(e) 3,67 Ohm/1000 Fuß (12,0 Ohm/km) 32 pF/Fuß (100 pF/m) 58 pF/Fuß (190 pF/m)
Komm.-Draht/Drähte 14,7 Ohm/1000 Fuß (48,2 Ohm/km)

Speisung

UL-Nennspannung
300 V (PLTC, CMG, UL AWM 2464), 150 V (ITC)

Temperatur

UL-Temperatur Betrieb
105 °C -30 °C bis +105 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
10,8 Zoll (274 mm) 10,8 Zoll (274 mm)

Maximale Zugspannung

1749 Pfund (793.3 kg)

Gewicht Kabelgebinde

664 lbs/1000 Fuß

Umweltverträglichkeit

Innen/außen, innen, außen, Sonnenlichtbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

UL1685 (FT4), FT4, 1202

NEC/UL-Compliance

Artikel 725, Artikel 727, Artikel 800, CMG, ITC, PLTC

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.560 Revisionsdatum: 11.01.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.560 Revisionsdatum: 11.01.2024


Einen Fehler melden

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1489A 0105000 Schwarz Rolle 5.000 ft 612825115625 C
