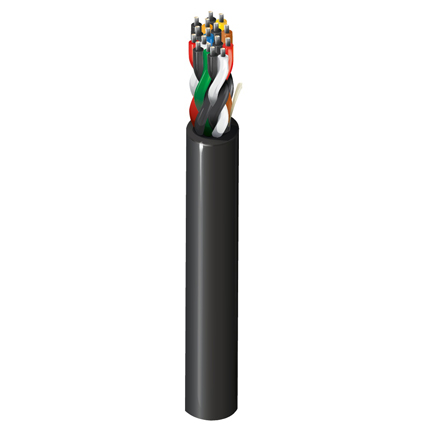

DEDN148U

Innenbereich/Außenbereich Digital Electricity™, 8 Pr #14 Str TC, PVC, PVC-Ummantelung, CL4, CL3, Nassbereiche

…
Innenbereich/Außenbereich Digital Electricity™ Kupferkabel, 8 Verdrilltes Paar 14 AWG (19x27) verseilt aus verzinntem Kupfer, ungeschirmt, PVC-Isolierung, PVC-Ummantelung, CL4, CL3
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Nassbereiche, in Kabelkanälen

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
14 19x27 TC – Verzinntes Kupfer 8

Anzahl der Leiter

16

Gesamtanzahl der Paare

8

Isolierung
Material Nennwanddicke
PVC – Polyvinylchlorid 0,022 Zoll
Farbtafel
Nummer Farbe
1 Schwarz und Rot
2 Schwarz und Weiß
3 Schwarz und Grün
4 Schwarz und Blau
5 Schwarz und Gelb
6 Schwarz und Braun
7 Schwarz und Orange
8 Rot und Weiß
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke
PVC – Polyvinylchlorid 0,759 Zoll 0,050 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR
2,5 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Leiter
25,5 pF/Fuß
Bemessungsstrom
Max. Empfohlener Bemessungsstrom [A]
7 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg)
Speisung
UL-Nennspannung
450 V RMS
Temperaturbereich

Nenntemperatur gemäß UL

105 °C

Betriebstemperaturbereich

-30 °C bis +105 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

362 lbs/1000 Fuß

Maximale Zugspannung

760 lbs.

Mindestbiegeradius/Minor Axis

7,59 Zoll
Standards

NEC Artikel

Artikel 725

NEC/(UL)-Compliance

CL4, CL3

Compliance gemäß UL AWM

AWM 2464
Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

EU REACH SVHC Compliance (JJJJ-MM-TT)

2019-05-13

Eignung

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Eignung – Beständigkeit gegen Sonneneinstrahlung

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

UL 1685 vertikaler Flammtest

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.127 Revisionsdatum: 22.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Länge
DEDN148U Schwarz 2.000 ft
