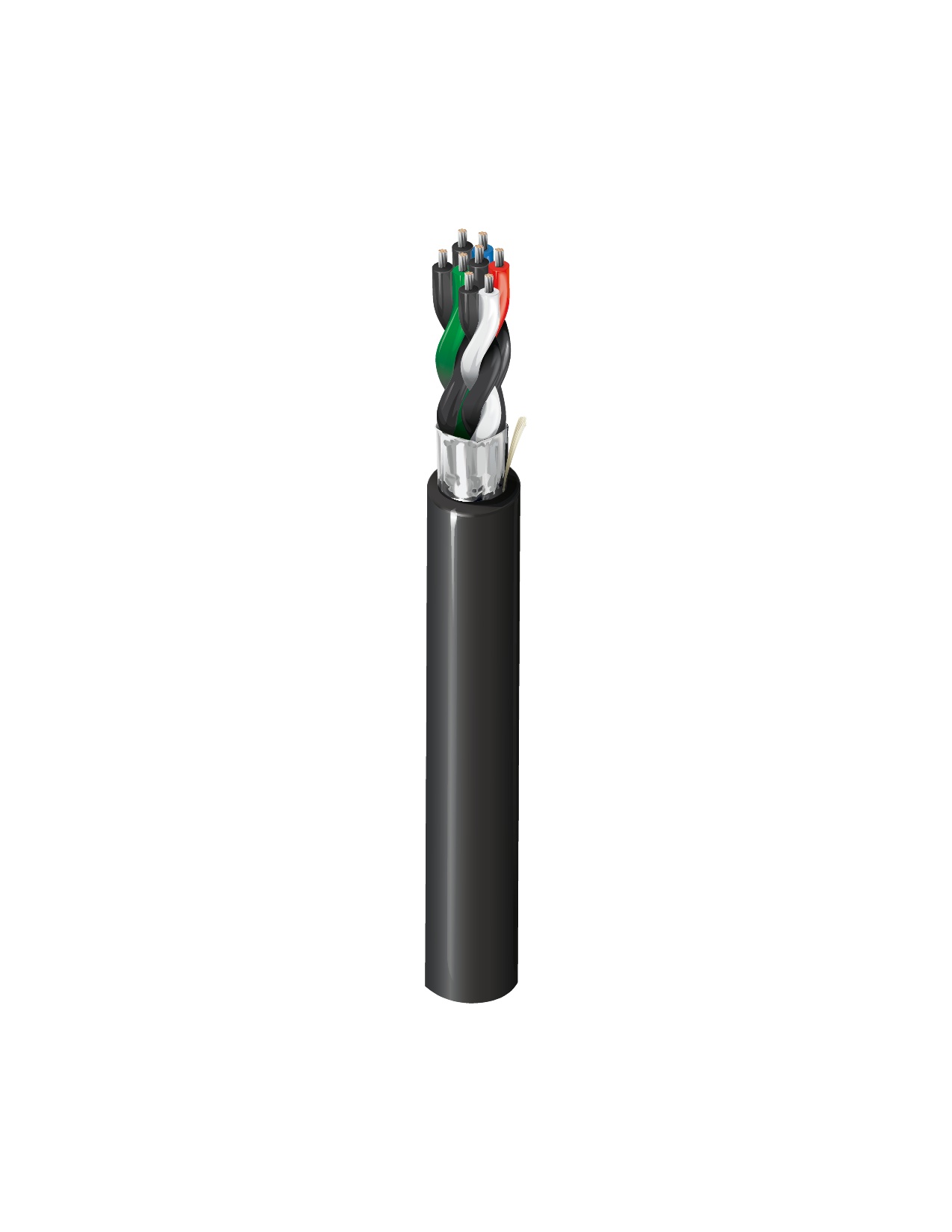

Product Number: DEDN184F
Indoor/Outdoor Digital Electricity™, 4 Pr #18 Str TC, O/A Foil, PVC Jkt, CL4, CMG, Wet Locations
Digital Electricity™ Kupferkabel für den Innen-/Außenbereich, 4 verdrilltes Paar 18 AWG (7 x 26) verseiltes, verzinntes Kupfer, PVC-Isolierung, Gesamtfolienabschirmung, schwarze PVC-Ummantelung, Ripcord, CL4, CMG, Nassbereiche, 2000 Fuß Spule
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Nassbereiche, in Kabelkanälen |
|---|
Physikalische Merkmale (allgemein)
Leiter
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 18 | 7x26 | TC – Verzinntes Kupfer | 4 |
|
Gesamtanzahl der Paare |
4 |
|---|
Isolierung
| Material | Nennwanddicke |
|---|---|
| PVC – Polyvinylchlorid | 0,017 Zoll |
Farbtafel
| Nummer | Farbe |
|---|---|
| 1 | Schwarz und Rot |
| 2 | Schwarz und Weiß |
| 3 | Schwarz und Grün |
| 4 | Schwarz und Blau |
Äußere Abschirmung
| Typ | Material | Material-Handelsbezeichnung | Abdeckung [%] | Beidrahtmaterial | Beidraht AWG |
|---|---|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | Beldfoil® | 100 % | TC – Verzinntes Kupfer | 20 |
Äußere Ummantelung
| Material | Nenndurchmesser | Nennwanddicke |
|---|---|---|
| PVC – Polyvinylchlorid | 0,432 Zoll | 0,040 Zoll |
Elektrische Kenndaten
Leiter DCR
| Nennwert Leiter DCR |
|---|
| 6,4 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Leiter | Nennkapazität Leiter zu anderem Leiter zu Abschirmung |
|---|---|
| 29,25 pF/Fuß | 52,5 pF/Fuß |
Bemessungsstrom
| Max. Empfohlener Bemessungsstrom [A] |
|---|
| 7,4 Ohm/1000 Fuß |
Speisung
| UL-Nennspannung |
|---|
| 450 V RMS |
Temperaturbereich
|
Nenntemperatur gemäß UL |
105 °C |
|---|---|
|
Betriebstemperaturbereich |
-30 °C bis +105 °C |
Mechanische Kenndaten
|
Gewicht Kabelgebinde |
92 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
179 lbs. |
|
Mindestbiegeradius/Minor Axis |
4,32 Zoll |
Standards
|
NEC Artikel |
Artikel 725, Artikel 800 |
|---|---|
|
NEC/(UL)-Compliance |
CL4-FMP (2,5 A), CL3, CMG |
|
CEC/C(UL)-Compliance |
CMG |
|
Compliance gemäß UL AWM |
AWM 2464 |
Anwendbare Umwelt- und andere Programme
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|---|---|
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2020-01-28 |
Eignung
|
Eignung – innen |
Ja |
|---|---|
|
Eignung – Außenbereich |
Ja |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß UL |
UL 1685 FT4 |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.51 Revisionsdatum: 22.12.2023 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.51 Revisionsdatum: 22.12.2023 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Länge |
|---|---|---|
| DEDN184F | Schwarz | 2.000 ft |
