Artikelnummer: DEIP144F
Digital Electricity™, 4 Pr #14 Str TC, O/A Foil, Flamarrest® Jkt, CL4P, CL3P

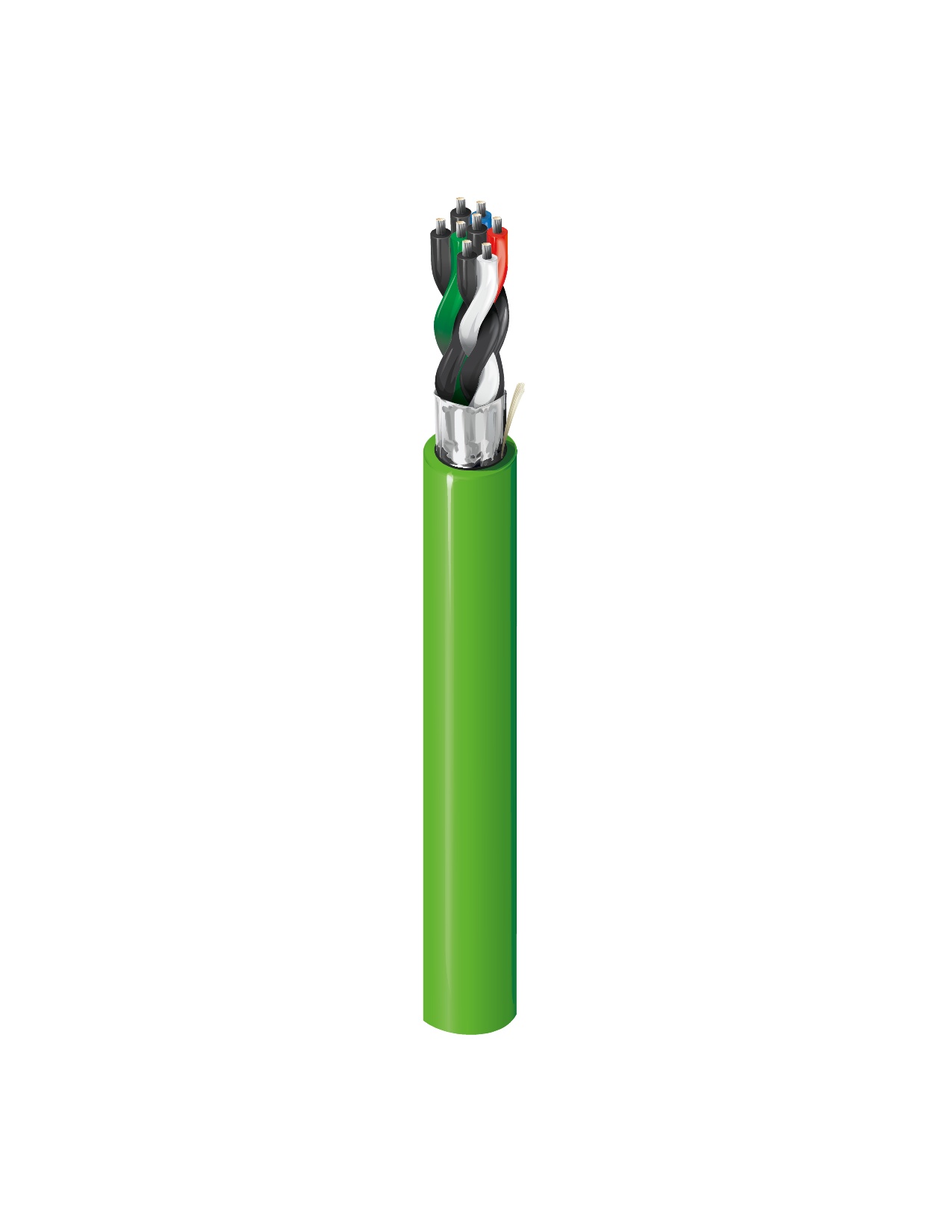

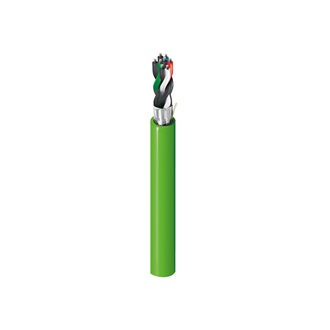

Digital Electricity™ optimiertes Kabel, 4 Twisted Pair 14 AWG (19 x 27) verseiltes, verzinntes Kupfer, Flamarrest-Isolierung®, Gesamtfolienabschirmung, Flamarrest-Ummantelung®, apfelgrüne Ummantelung, Ripcord, CL4P, CL3P, 2000-Fuß-Spule
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Innenbereich |
|---|
Physikalische Merkmale (allgemein)
Leiter
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 14 | 19x27 | TC – Verzinntes Kupfer | 4 |
|
Gesamtanzahl der Paare |
4 |
|---|
Isolierung
| Material | Material-Handelsbezeichnung | Nennwanddicke |
|---|---|---|
| PVC – Polyvinylchlorid | Flamarrest® | 0,011 Zoll |
Farbtafel
| Nummer | Farbe |
|---|---|
| 1 | Schwarz und Rot |
| 2 | Schwarz und Weiß |
| 3 | Schwarz und Grün |
| 4 | Schwarz und Blau |
Äußere Abschirmung
| Typ | Material | Material-Handelsbezeichnung | Abdeckung [%] | Beidrahtmaterial | Beidraht AWG |
|---|---|---|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | Beldfoil® | 100 % | TC – Verzinntes Kupfer | 22 |
Äußere Ummantelung
| Material | Nenndurchmesser | Nennwanddicke |
|---|---|---|
| PVC – Polyvinylchlorid | 0,464 Zoll | 0,017 Zoll |
Elektrische Kenndaten
Leiter DCR
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR |
|---|---|
| 2,75 Ohm/1000 Fuß | 11,6 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Leiter | Nennkapazität Leiter zu anderem Leiter zu Abschirmung |
|---|---|
| 41 pF/ft | 74 pF/ft |
Bemessungsstrom
| Max. Empfohlener Bemessungsstrom [A] |
|---|
| 9,7 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg) |
Speisung
| UL-Nennspannung |
|---|
| 450 V RMS |
Temperaturbereich
|
Nenntemperatur gemäß UL |
75 °C |
|---|---|
|
Betriebstemperaturbereich |
0 °C bis +75 °C |
Mechanische Kenndaten
|
Gewicht Kabelgebinde |
144 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
380 lbs. |
|
Mindestbiegeradius/Minor Axis |
4,625 Zoll |
Standards
|
NEC Artikel |
Artikel 725 |
|---|---|
|
NEC/(UL)-Compliance |
CL4P, CL3P |
Anwendbare Umwelt- und andere Programme
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|---|---|
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2020-01-27 |
Eignung
|
Eignung – innen |
Ja |
|---|
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß UL |
NFPA 262 |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.53 Revisionsdatum: 22.12.2023 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.53 Revisionsdatum: 22.12.2023 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Länge |
|---|---|---|
| DEIP144F | Apfelgrün | 2.000 ft |
