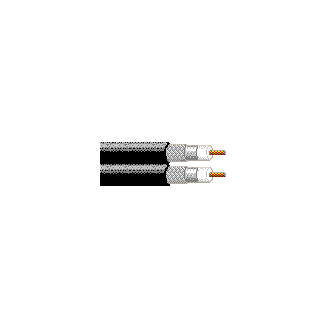

Artikelnummer: 1841A
DBS Cable, Dual RG6, 18 AWG BCCS, Foil + Braid, CM
Serie 6 (RG6/U Typ Dual Koaxial), 18 AWG massiver 0,040 Zoll Stahlleiter mit blankem Kupfer, Gas-injizierte Polyethylen-Schaumstoff-Isolierung, Duobond® II, Abschirmung aus Aluminiumgeflecht (60 % Abdeckung), PVC-Ummantelung.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Physikalische Merkmale (allgemein)
Leiter
| AWG | Verseilung | Material | Nenndurchmesser | Anzahl der Koaxialkabel |
|---|---|---|---|---|
| 18 | Massiv | BCCS – Stahl mit blankem Kupfer beschichtet | 0,04 Zoll | 2 |
|
Anzahl der Leiter |
2 |
|---|
Isolierung
| Material | Nenndurchmesser |
|---|---|
| PE – Polyethylen (Schaum) | 0,18 Zoll |
|
Tabellenhinweise |
Gas-injiziert |
|---|
Äußere Abschirmung
| Typ | Layer | Material | Material-Handelsbezeichnung | Abdeckung [%] |
|---|---|---|---|---|
| Band | 1 | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
| Geflecht | 2 | Aluminium | 60 % |
Äußere Ummantelung
| Material | Nenndurchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,273 x 0,595 Zoll |
Elektrische Kenndaten
Leiter DCR
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Äußerer Leiter DCR |
|---|---|---|
| 28 Ohm/1000 Fuß | 9 Ohm/1000 Fuß | 9 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Abschirmung |
|---|
| 16,2 pF/Fuß |
Induktivität
| Nenninduktivität |
|---|
| 0,097 µH/Fuß |
Impedanz
| Charakteristische Nennimpedanz |
|---|
| 75 Ohm |
Rückflussdämpfung
| Frequenz [MHz] | Min. Rückflussdämpfung (SRL) |
|---|---|
| 950–2250 MHz | 15 dB |
| 2250–3000 MHz | 10 dB |
Hohe Frequenz (Nennwert/typisch)
| Frequenz [MHz] | Nominalwert Einfügungsverlust |
|---|---|
| 5 MHz | 0,5 dB/100 Fuß |
| 55 MHz | 1,4 dB/100 Fuß |
| 211 MHz | 2,6 dB/100 Fuß |
| 500 MHz | 4,1 dB/100 Fuß |
| 750 MHz | 5,1 dB/100 Fuß |
| 862 MHz | 5,5 dB/100 Fuß |
| 1000 MHz | 6 dB/100 Fuß |
| 1450 MHz | 7,8 dB/100 Fuß |
| 1800 MHz | 8,6 dB/100 Fuß |
| 2250 MHz | 9,8 dB/100 Fuß |
| 3000 MHz | 11,3 dB/100 Fuß |
Verzögerung
| Nominale Verzögerung | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|
| 1,2 ns/Fuß | 83 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) |
|---|---|
| 5 MHz | 0,58 dB/100 Fuß |
| 55 MHz | 1,6 dB/100 Fuß |
| 211 MHz | 3,05 dB/100 Fuß |
| 500 MHz | 4,66 dB/100 Fuß |
| 750 MHz | 5,65 dB/100 Fuß |
| 862 MHz | 6,1 dB/100 Fuß |
| 1000 MHz | 6,55 dB/100 Fuß |
| 1450 MHz | 8 dB/100 Fuß |
| 1800 MHz | 8,8 dB/100 Fuß |
| 2250 MHz | 10 dB/100 Fuß |
| 3000 MHz | 11,9 dB/100 Fuß |
Speisung
| Nicht-UL-Nennspannung |
|---|
| 350 V RMS |
Temperaturbereich
|
Nenntemperatur, nicht UL |
80 °C |
|---|---|
|
Betriebstemperaturbereich |
-40 °C bis +80 °C |
Mechanische Kenndaten
|
Gewicht Kabelgebinde |
56 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
252 lbs. |
|
Mindestbiegeradius/Minor Axis |
3 Zoll |
Standards
|
NEC/(UL)-Compliance |
CATV, CM |
|---|---|
|
CEC/C(UL)-Compliance |
CM |
|
CPR-Euroklasse |
Eca |
|
RG-Typ |
6 |
|
Serie Typ |
6 |
Anwendbare Umwelt- und andere Programme
|
Umgebung |
Innenbereich (nicht für Riser- oder Plenum-Anwendungen) |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Nein |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
Eignung
|
Eignung – innen |
Ja |
|---|
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß UL |
UL1685 |
|---|
Plenum/Nicht-Plenum
|
Plenum (J/N) |
Nein |
|---|
Zugehörige Artikelnummern
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.433 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.433 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 1841A 0101000 | Schwarz | Rolle | 1.000 ft | 612825124351 |
