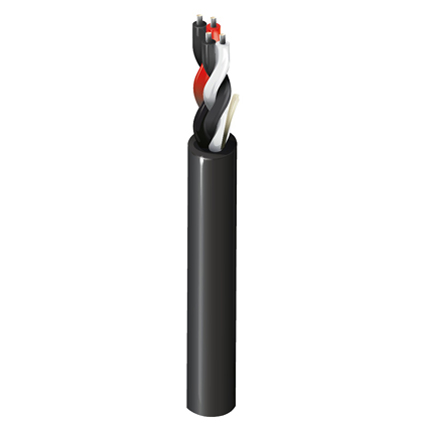

Artikelnummer: DEDN142U
Indoor/Outdoor Digital Electricity™, 2 Pr #14 Str TC, PVC Jkt, CL4, CL3, Wet Locations
Digital Electricity™ Kupferkabel für den Innen-/Außenbereich, 2 verdrilltes Paar 14 AWG (19 x 27) verseiltes, verzinntes Kupfer, PVC-Isolierung, schwarze PVC-Ummantelung, Ripcord, CL4, CL3, Nassbereiche, 2000 Fuß Spule
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Nassbereiche, in Kabelkanälen |
|---|
Physikalische Merkmale (allgemein)
Leiter
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 14 | 19x27 | TC – Verzinntes Kupfer | 2 |
|
Gesamtanzahl der Paare |
2 |
|---|
Isolierung
| Material | Nennwanddicke |
|---|---|
| PVC – Polyvinylchlorid | 0,022 Zoll |
Farbtafel
| Nummer | Farbe |
|---|---|
| 1 | Schwarz und Rot |
| 2 | Schwarz und Weiß |
Äußere Ummantelung
| Material | Nenndurchmesser | Nennwanddicke |
|---|---|---|
| PVC – Polyvinylchlorid | 0,512 Zoll | 0,040 Zoll |
Elektrische Kenndaten
Leiter DCR
| Nennwert Leiter DCR |
|---|
| 2,5 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Leiter |
|---|
| 25,5 pF/Fuß |
Bemessungsstrom
| Max. Empfohlener Bemessungsstrom [A] |
|---|
| 11,1 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg) |
Speisung
| UL-Nennspannung |
|---|
| 450 V RMS |
Temperaturbereich
|
Nenntemperatur gemäß UL |
105 °C |
|---|---|
|
Betriebstemperaturbereich |
-30 °C bis +105 °C |
Mechanische Kenndaten
|
Gewicht Kabelgebinde |
105 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
190 lbs. |
|
Mindestbiegeradius/Minor Axis |
5,125 Zoll |
Standards
|
NEC Artikel |
Artikel 725 |
|---|---|
|
NEC/(UL)-Compliance |
CL4, CL3 |
|
Compliance gemäß UL AWM |
AWM 2464 |
Anwendbare Umwelt- und andere Programme
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|---|---|
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2020-01-27 |
Eignung
|
Eignung – innen |
Ja |
|---|---|
|
Eignung – Außenbereich |
Ja |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Ja |
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß UL |
UL 1685 vertikaler Flammtest |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.52 Revisionsdatum: 22.12.2023 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.52 Revisionsdatum: 22.12.2023 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Länge |
|---|---|---|
| DEDN142U | Schwarz | 2.000 ft |
