Produktnummer: 70030CH

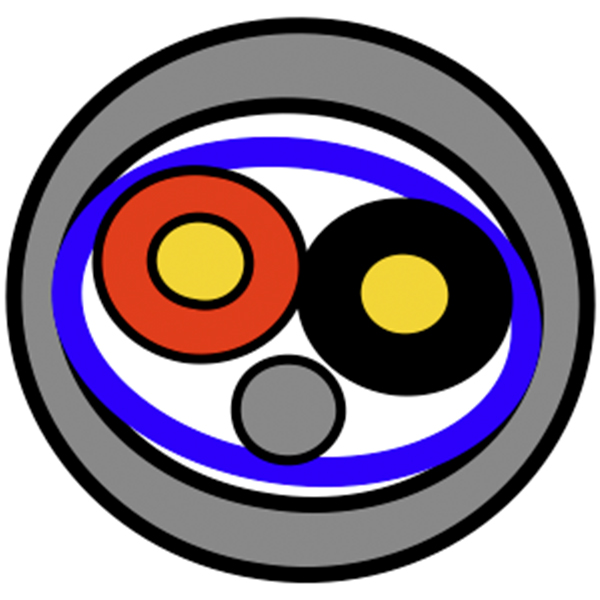

AUDIO ANALOG 1 PAAR, 24AWG, ISTP, LSZH-C

ANALOG AUDIO 1 PAAR, 24AWG/0,22mm², ISTP, LSZH-C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
70030CH
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

1-paariges, halogenfreies, abgeschirmtes 24AWG-Paarkabel; Für analoges Audio

Leiter

Size Stranding Material
24 7x32 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.02 mm (0.0402 in) Red & Black

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 3.10 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance
88.5 Ohm/km (27.0 Ohm/1000ft) 92 pF/m (28 pF/ft) 180 pF/m (55 pF/ft) 0.75 µH/m (0.23 µH/ft)

Nom äußere Abschirmung DCR@Cond DCR1-CNV

52,0 Ohm/km (15,8 Ohm/1000 Fuß)

Biegeradius

Installation Min.
31 mm

Maximale Zugspannung

70 N (16 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Dca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s2,d1,a1

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.187 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.187 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge
70030CH.00500 Grün Rolle 500 m
