Produktnummer: 70036

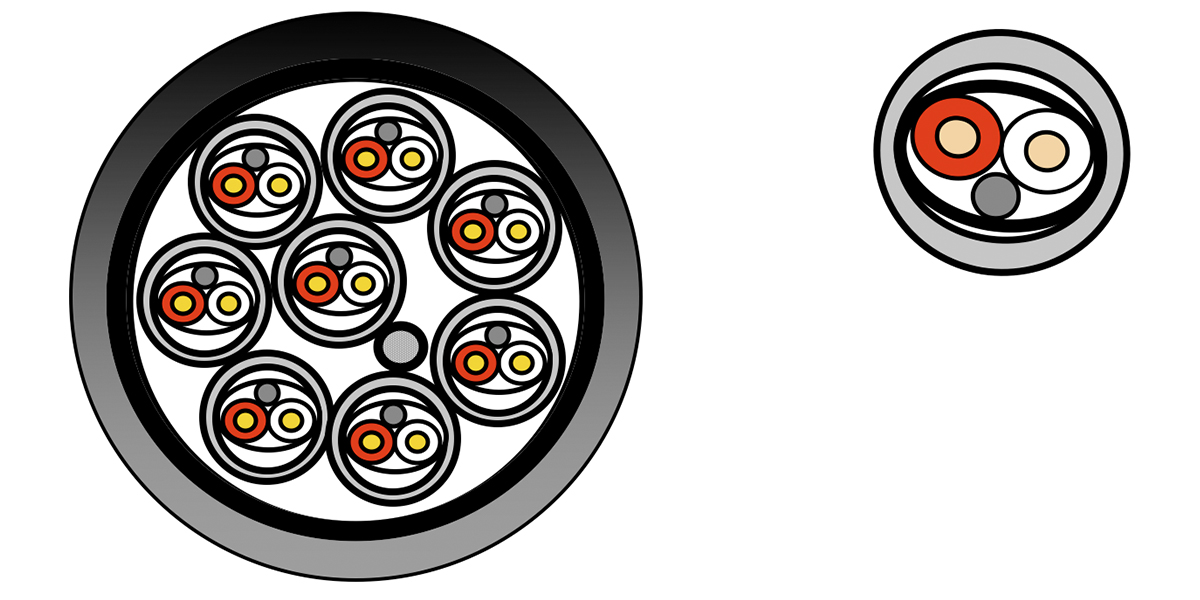

AUDIO ANALOG 24 PAAR 26AWG, BRAID PVC

ANALOG AUDIO 24 PAAR 26AWG/0,14mm², BRAID PVC

  • Verfügbarkeit:
    Global
  • Status:
    Unterbrochen
70036
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Audio-Snake-Kabel, das in professionellen Studios verwendet wird; zur Übertragung analoger Signale

Lebenszyklus

Abgekündigt - das Produkt wird nicht mehr hergestellt

Leiter

Size Stranding Material
26 7x34 BC-OFHC - Oxygen-Free Bare Copper (High Conductivity)

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.00 mm (0.0394 in) White & Red

Innenabschirmung

Material Coverage
Bi-Laminate (Alum+Poly) 100%

Anmerkungen zur Tabelle "Innere Abschirmung"

Aluminium innen

Äußere Abschirmung

Shield Type Material
Tape Polyester
Braid Tinned Copper (TC)

Innere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 2.80 mm (0.110 in)

Anmerkungen zur Tabelle zur inneren Ummantelung

Elemente sind zur Identifikation nummeriert

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 1.30 mm (0.0512 in) 19.50 mm (0.7677 in)

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop.
134.0 Ohm/km (40.84 Ohm/1000ft) 90 pF/m (27 pF/ft) 90 Ohm 66%

Biegeradius

Installation Min.
195 mm (7.68 in)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 10-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 10-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
70036.00250 Schwarz Rolle 250 m 8719605171184
