Produktnummer: 7731ELW

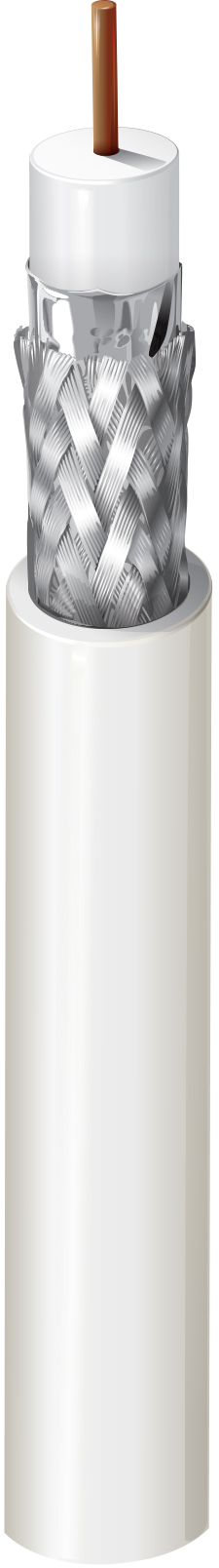

7731ELW – 75 Ohm SDI-Koaxialkabel, RG-11, 14 AWG, massives BC, Folie + 95 % TC-Geflecht, LSZH-Ummantelung; CPR: Cca

75 Ohm SDI-Koaxialkabel, RG-11, 14 AWG massiver blanker Kupferleiter, PE-Isolierung, Folie + 95 % verzinnter Kupfergeflechtschirm, LSZH-Ummantelung, Cca.

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
7731ELW
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p; Das Kabel ist UV-beständig und für den Innen- und Außenbereich geeignet

RG-Typ

11

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 14 AWG Solid 1.63 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 7.11 mm (0.280 in)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) 100%
2 Braid Tinned Copper (TC) 95%

Äußere Ummantelung

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 10.2 mm

Rückflussdämpfung

Frequency Min. Return Loss
5 - 1600 MHz 23 dB
1600 - 4500 MHz 21 dB
4500 - 6000 MHz 15 dB

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.5 dB/100m
10 MHz 1.5 dB/100m
71.5 MHz 3.6 dB/100m
135 MHz 4.8 dB/100m
270 MHz 6.9 dB/100m
360 MHz 8.0 dB/100m
540 MHz 10.0 dB/100m
720 MHz 11.7 dB/100m
750 MHz 12.0 dB/100m
1000 MHz 14.1 dB/100m
1500 MHz 18.0 dB/100m
2250 MHz 22.6 dB/100m
3000 MHz 26.9 dB/100m
4500 MHz 34.1 dB/100m
6000 MHz 37.8 dB/100m

Elektrik

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
8.2 Ohm/km (2.5 Ohm/1000ft) 53 pF/m (16 pF/ft) 75 Ohm 84%

Temperatur

Operating Installation Storage
-30°C To +70°C -5°C To +50°C -30°C To +70°C

Biegeradius

Stationary Min.
100 mm (3.9 in)

Maximale Zugspannung

650 N (150 lbf)

Umweltverträglichkeit

Innen-/Außenbereich – Euroklasse Cca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24, CEI 20-22-3

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1a,d1,a1; CPR UKCA-Klasse: Cca-s1a,d1,a1

CENELEC-Compliance

EN 50117-1

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.35 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
7731ELW.00500 Schwarz Rolle 500 m 8719605204363
7731ELW.001000 Schwarz Rolle 1,000 m 8719605204356
7731ELW.041000 Blau Rolle 1,000 m 8719605221001
7731ELW.02500 Grün Rolle 500 m 8719605204387
7731ELW.021000 Grün Rolle 1,000 m 8719605204370
7731ELW.06500 Türkis Rolle 500 m 8719605214294
7731ELW.061000 Türkis Rolle 1,000 m 8719605214287
