Product Number: MRG1791

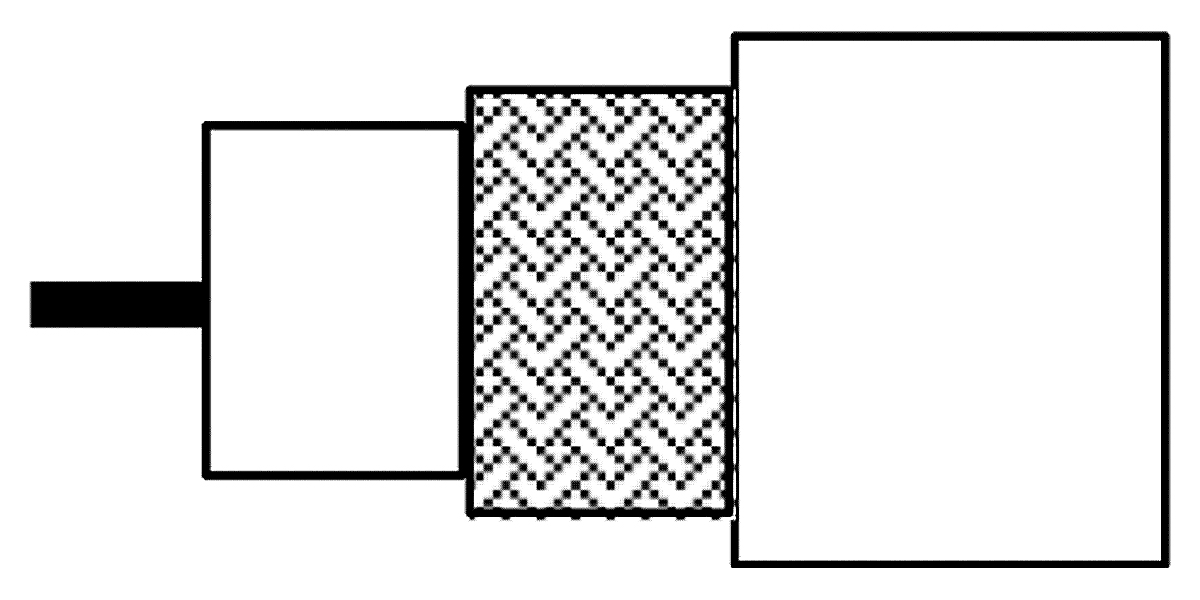

MRG1791 - Analog Video, RG179 Type, 30 AWG Stranded SCCS, 85% TC Braids, PVC Jkt
Analog Video, RG179 Type, 30 AWG Stranded Silver Copper Covered Steel Conductor, 85% Tinned Copper Braid Shield, PVC Jacket
-
Verfügbarkeit:
EMEA | Asien-Pazifik
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Analoges Standard-Videokabel |
|---|
Konstruktionsmerkmale
|
RG-Typ |
179 |
|---|
Leiter
| Anzahl der Elemente | Größe | Verseilung | Nennwert Durchmesser | Material |
|---|---|---|---|---|
| 1 | 30 AWG | Verseilt | 0,3 mm | SCCS – Versilberter kupferbeschichteter Stahl |
Isolierung
| Komponente | Material | Nenndurchmesser der Isolierung |
|---|---|---|
| Isolierter Leiter | PE – Polyethylen | 1,6 mm (0,063 Zoll) |
Äußere Abschirmung
| Abschirmungstyp außen | Material | Abdeckung |
|---|---|---|
| Geflecht | Verzinntes Kupfer (TC) | 85 % |
Äußere Ummantelung
| Material | Nennwert Durchmesser |
|---|---|
| PVC – Polyvinylchlorid | 2,8 mm |
|
Tabellenhinweise |
Gemäß EN 50290-2-20 |
|---|
Elektrische Kenndaten
|
Regelmäßigkeit der Impedanz |
Min. 40 dB |
|---|
Dämpfung
| Frequenz | Nom. Dämpfung |
|---|---|
| 10 MHz | 15 dB/100 m |
| 100 MHz | 27 dB/100 m |
| 1000 MHz | 85 dB/100 m |
Elektrik
| Max. Leiter DCR | Nennkapazität Leiter-zu-Abschirmung | Nennwert Impedanz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 802 Ohm/km (244 Ohm/1000 Fuß) | 67 pF/m (20 pF/Fuß) | 75 Ohm | 66 % |
Speisung
| Nennspannung |
|---|
| 2000 V DC / 1000 V RMS |
Mechanische Kenndaten
Temperatur
| Betrieb | Installation | Lagerung |
|---|---|---|
| -25 °C bis +70 °C | -5 °C bis +50 °C | -25 °C bis +70 °C |
Biegeradius
| Mindestinstallation |
|---|
| 28 mm (1,1 Zoll) |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich/Außenbereich |
|---|---|
|
CPR-Compliance |
CPR Euroklasse: Fca |
|
Millitärische Compliance |
MIL-C-17 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.257 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.257 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | EAN |
|---|---|---|---|---|
| MRG1791.0050 | Schwarz | Rolle | 50 m | 8719605102935 |
| MRG1791.00100 | Schwarz | Rolle | 100 m | 8719605102928 |
| MRG1791.00150 | Schwarz | Rolle | 150 m | 8719605162977 |
