Produktnummer: URM70

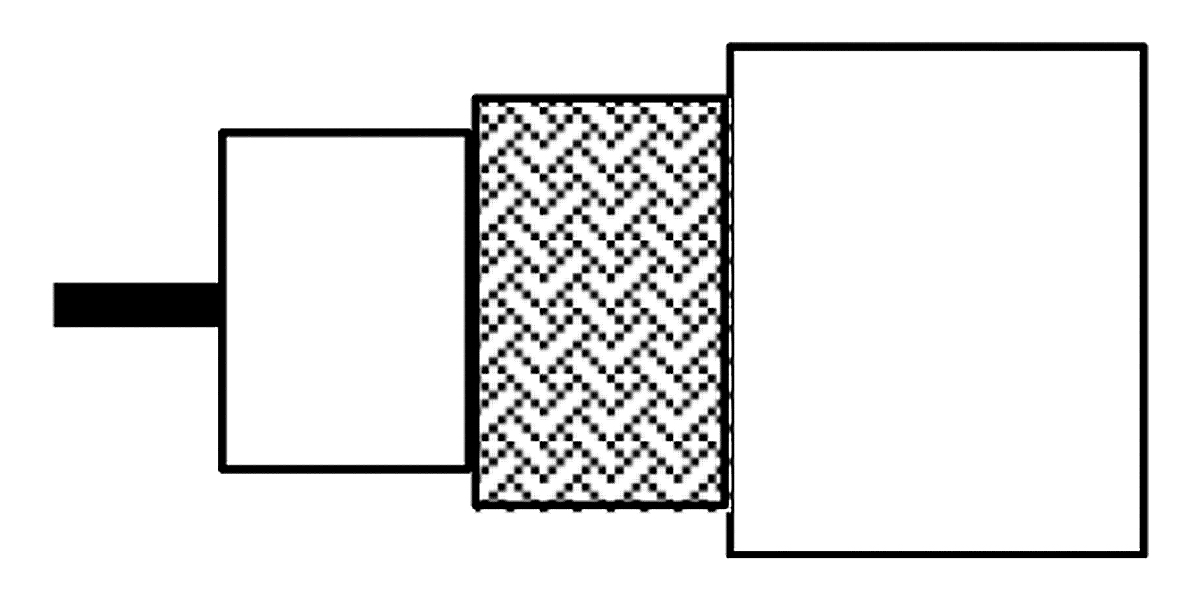

URM70 – Uni-Radio-Koaxialkabel, 75 Ohm, Typ M70, 24 AWG, verseilter BC, 91 % BC-Geflecht, PVC-Ummantelung

Uni-Funk-Koaxialkabel, 75 Ohm, Typ M70, 24 AWG verseilter blanker Kupferleiter, PE-Isolierung, Geflecht aus 91 % blankem Kupfer, PVC-Ummantelung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Status:
    Aktiv
URM70
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Analoges Standard-Videokabel

Serie Typ

UR-Serie

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 24 AWG Stranded 0.6 mm BC - Bare Copper

Isolierung

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene 3.25 mm (0.128 in)

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 91%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 5.8 mm (0.23 in)

Äußere Ummantelung1 Anmerkungen zur Tabelle

Gemäß EN 50290-2-20

Regelmäßigkeit der Impedanz

Min. 40 dB

Rückflussdämpfung

Frequency Min. Return Loss
5 - 30 MHz 20 dB
30 - 470 MHz 20 dB
470 - 1000 MHz 18 dB

Hinweise zur Rückflussdämpfungstabelle

In jedem Frequenzbereich sind 3 Spitzenwerte bis zu 4 dB niedriger erlaubt

Dämpfung

Frequency Nom. Attenuation
100 MHz 15.2 dB/100m
200 MHz 21.8 dB/100m
600 MHz 39.1 dB/100m
1000 MHz 51.7 dB/100m

Elektrik

Max. Conductor DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
92 Ohm/km (28 Ohm/1000ft) 67 pF/m (20 pF/ft) 75 Ohm 66%

Speisung

Voltage Rating
3600 V DC / 1800 V RMS

Temperatur

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Biegeradius

Stationary Min.
30 mm (1.2 in)

Umweltverträglichkeit

Innenbereich – Euroklasse Eca

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

CENELEC-Compliance

EN 50289

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 01-14-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.312 Revisionsdatum: 01-14-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
URM70.10100 Schwarz Rolle 100 m 8719605110992
URM70.00500 Schwarz Rolle 500 m 8719605110985
