Artikelnummer: 1530A

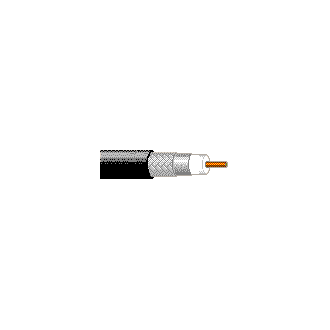

CATV Video, RG6, 18 AWG BCCS, Foil + Braid, CM PVC Jacket
CATV, Serie 6, 18 AWG massiver 0,040 Zoll Stahlleiter mit blankem Kupfer, Gas-injizierte Polyethylen-Schaumstoff-Isolierung, Duobond® II, Abschirmung aus Aluminiumgeflecht (90 % Abdeckung), CM-PVC-Ummantelung.
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Physikalische Merkmale (allgemein)
Leiter
| AWG | Verseilung | Material | Nenndurchmesser | Anzahl der Koaxialkabel |
|---|---|---|---|---|
| 18 | Massiv | BCCS – Stahl mit blankem Kupfer beschichtet | 0,04 Zoll | 1 |
|
Anzahl der Leiter |
1 |
|---|
Isolierung
| Material | Nenndurchmesser |
|---|---|
| PE – Polyethylen (Schaum) | 0,18 Zoll |
|
Tabellenhinweise |
Gas-injiziert |
|---|
Äußere Abschirmung
| Typ | Layer | Material | Material-Handelsbezeichnung | Abdeckung [%] |
|---|---|---|---|---|
| Band | 1 | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
| Geflecht | 2 | Aluminium | 90 % |
Äußere Ummantelung
| Material | Nenndurchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,27 Zoll |
Elektrische Kenndaten
Leiter DCR
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Äußerer Leiter DCR |
|---|---|---|
| 28 Ohm/1000 Fuß | 5 Ohm/1000 Fuß | 5 Ohm/1000 Fuß |
Kapazität
| Nennkapazität Leiter zu Abschirmung |
|---|
| 16,2 pF/Fuß |
Induktivität
| Nenninduktivität |
|---|
| 0,097 µH/Fuß |
Impedanz
| Charakteristische Nennimpedanz |
|---|
| 75 Ohm |
Rückflussdämpfung
| Frequenz [MHz] | Min. Rückflussdämpfung (SRL) |
|---|---|
| 5–1000 MHz | 20 dB |
Verzögerung
| Nominale Verzögerung | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|
| 1,2 ns/Fuß | 83 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) |
|---|---|
| 5 MHz | 0,58 dB/100 Fuß |
| 55 MHz | 1,60 dB/100 Fuß |
| 211 MHz | 3,05 dB/100 Fuß |
| 270 MHz | 3,37 dB/100 Fuß |
| 300 MHz | 3,55 dB/100 Fuß |
| 350 MHz | 3,85 dB/100 Fuß |
| 400 MHz | 4,15 dB/100 Fuß |
| 450 MHz | 4,40 dB/100 Fuß |
| 550 MHz | 4,90 dB/100 Fuß |
| 750 MHz | 5,65 dB/100 Fuß |
| 870 MHz | 6,11 dB/100 Fuß |
| 1000 MHz | 6,55 dB/100 Fuß |
Speisung
| UL-Nennspannung |
|---|
| 350 V RMS |
Temperaturbereich
|
Nenntemperatur gemäß UL |
80 °C |
|---|---|
|
Betriebstemperaturbereich |
-40 °C bis +80 °C |
Mechanische Kenndaten
|
Gewicht Kabelgebinde |
28 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
162 lbs. |
|
Mindestbiegeradius/Minor Axis |
2,75 Zoll |
Standards
|
NEC/(UL)-Compliance |
CATV, CM |
|---|---|
|
CEC/C(UL)-Compliance |
CM |
|
CPR-Euroklasse |
Eca |
|
RG-Typ |
6 |
|
Serie Typ |
6 |
Anwendbare Umwelt- und andere Programme
|
Umgebung |
Innenbereich (nicht für Riser- oder Plenum-Anwendungen) |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Nein |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
Eignung
|
Eignung – innen |
Ja |
|---|
Entflammbarkeit, LS0H, Toxizitätsprüfung
|
Entflammbarkeit gemäß UL |
UL1685 |
|---|---|
|
UL-Nennspannung |
350 V RMS |
Plenum/Nicht-Plenum
|
Plenum (J/N) |
Nein |
|---|---|
|
Plenum-Nummer |
1530AP |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.437 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.437 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 1530A 0101000 | Schwarz | Rolle | 1.000 ft | 612825117247 |
| 1530A 010U1000 | Schwarz | UnReel | 1.000 ft | 612825117230 |
| 1530A Q5H1000 | Weiß, Neutral | Rolle | 1.000 ft | 612825117223 |
| 1530A Q5HU1000 | Weiß, Neutral | UnReel | 1.000 ft | 612825117216 |
