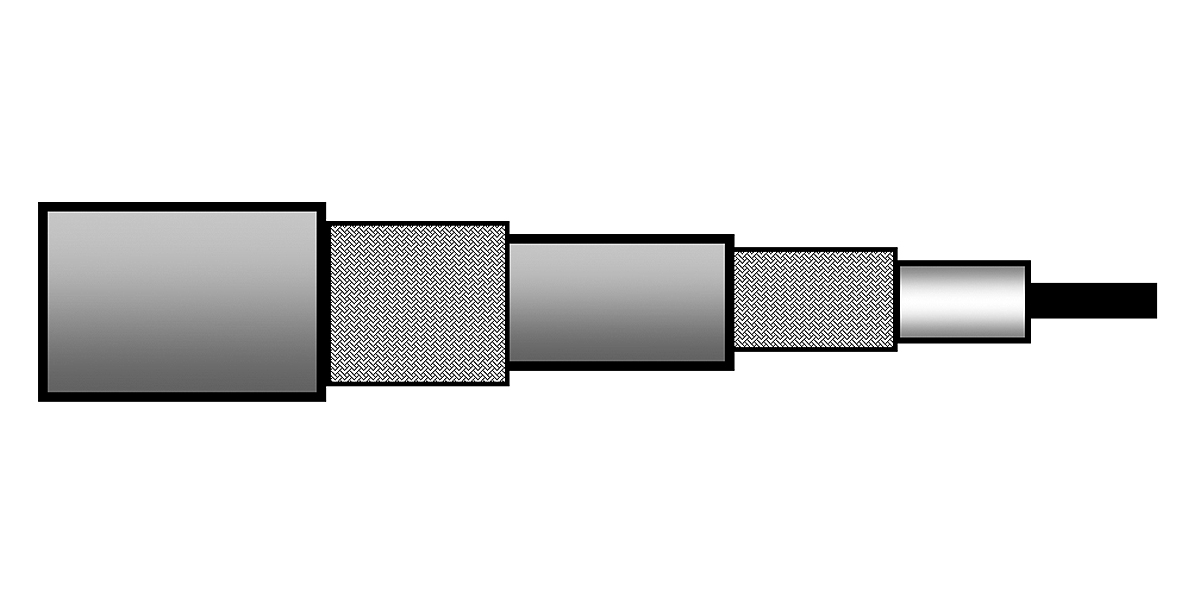

Triax 11, 15 AWG massiver Kupferleiter, PE-Isolierung, 80 % blanke Kupfergeflechtabschirmung, LSZH-Isolierung, 80 % blanke Kupfergeflechtabschirmung, LSZH-Ummantelung.

Verfügbarkeit:

EMEA | Asien-Pazifik
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Analoges Video; Kamera mit CCU (Kamerasteuereinheit) verbinden

Konstruktionsmerkmale

Serie Typ	Triaxial 8/11/14

Leiter

No. of Elements	Size	Stranding	Nom. Diameter	Material
1	15 AWG	Solid	1.4 mm	BC - Bare Copper

Isolierung

Element	Material	Nom. Insulation Diameter
Insulated Conductor	PE - Polyethylene (Foam)	6.5 mm (0.26 in)

Innenabschirmung

Shield Type	Material	Coverage
Braid	Bare Copper (BC)	80%

Innere Ummantelung

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	8.5 mm (0.33 in)

Äußere Abschirmung

Outer Shield Type	Material	Coverage
Braid	Bare Copper (BC)	80%

Äußere Ummantelung

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	11.3 mm (0.445 in)

Elektrische Kenndaten

Dämpfung

Frequency	Nom. Attenuation
1 MHz	0.5 dB/100m
3.58 MHz	1 dB/100m
5 MHz	1.2 dB/100m
7 MHz	1.3 dB/100m
10 MHz	1.6 dB/100m
67.5 MHz	4.1 dB/100m
71.5 MHz	4.3 dB/100m
88.5 MHz	4.8 dB/100m
100 MHz	5.2 dB/100m
135 MHz	6 dB/100m
143 MHz	6.2 dB/100m
180 MHz	7.1 dB/100m
270 MHz	8.7 dB/100m
300 MHz	9 dB/100m
360 MHz	10.2 dB/100m
540 MHz	12.8 dB/100m
720 MHz	15 dB/100m
750 MHz	15.4 dB/100m
1000 MHz	18.2 dB/100m
1500 MHz	23 dB/100m
2000 MHz	27.4 dB/100m
2250 MHz	29.4 dB/100m
3000 MHz	35.1 dB/100m

Elektrik

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Outer Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.
11.2 Ohm/km (3.41 Ohm/1000ft)	6.5 Ohm/km (2.0 Ohm/1000ft)	7 Ohm/km (2.1 Ohm/1000ft)	55 pF/m (17 pF/ft)	75 Ohm	81%

Screening

Frequency	Min. Screening Attenuation
30 - 850 MHz	75 dB

Speisung

Voltage Rating
400 V RMS

Anmerkungen zur Spannungsnenntabelle	Maximale Betriebsdauer

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-30°C To +70°C	-5°C To +70°C	-30°C To +70°C

Biegeradius

Stationary Min.
110 mm (4.3 in)

Maximale Zugspannung	300 N (67 lbf)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich – Euroklasse Cca
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR-Euroklasse: Cca-s1,d1,a1
CENELEC-Compliance	EN 50117-1, EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
Weitere Standard-Compliance(s)	SDTV/HDTV
