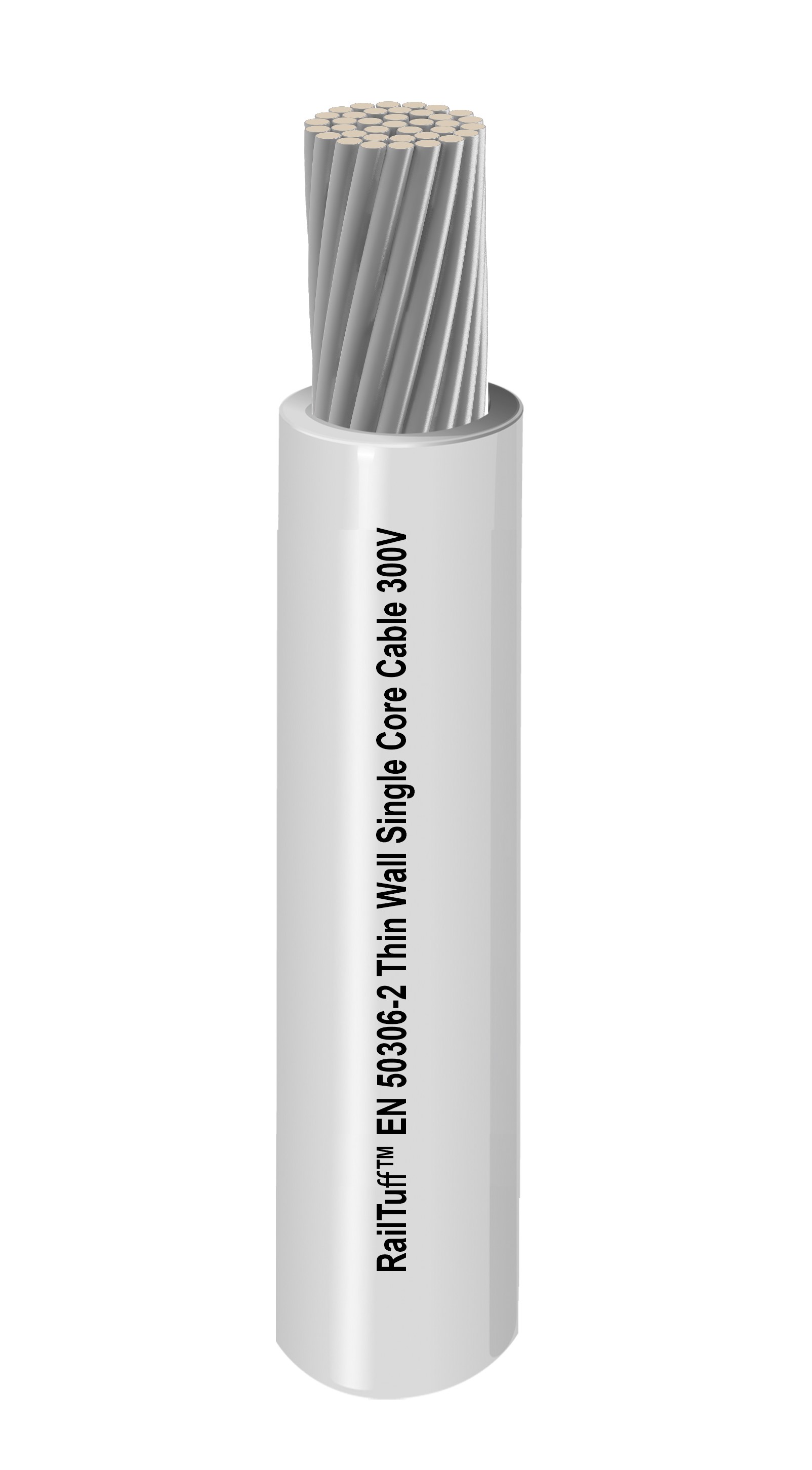

RTA1C1.5

RailTuff™ Dünnes Wandkabel 300 V 1 C 1,5 mm² verseiltes TC (verzinntes Kupfer), XLPO Ins

…
RailTuff™ Dünnes Wandkabel 300 V 1 Kern 1,5 mm² verseiltes, verzinntes Kupfer​​​​​​​, XLPO-Isolierung
Englisch
Request Quote
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Anwendbar für feste oder mittlere flexible Verdrahtung in Schienenfahrzeugen wie Hochgeschwindigkeitszügen (CRH, Shinkansen, ICE, TGV), Metro, Lokomotiven, und Oberleitungsbusse, usw.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material
1,5 mm² 37x0,23 mm TC – Verzinntes Kupfer
Isolierung
Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
XLP, XLPO, XLPE 0,35 mm (0,014 Zoll) 2,25 mm (0,0886 Zoll) Weiß Nr. 1

Tabellenhinweise

Gleichstromstabilität bei 300 V Gleichstrom in 3 %iger NaCl-Lösung bei (85±2) °C für 240 h: Kein Ausfall

Gesamtdurchmesser des Kabels (Nennwert)

1.77 ± 0.05 mm

Elektrische Kenndaten
Speisung
Durchschlagspannung
2,5 kVac/5 min
Mechanische Kenndaten
Temperatur
Betrieb
-40 °C bis +120 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
7 mm (0,28 Zoll) 5 mm (0,20 Zoll)

Gewicht Kabelgebinde

16,9 kg/km (11,4 Pfund/1000Fuß)

Standards und Compliance

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, EN 50305

Europäische Halogenfreie Standards

IEC 60754-2 – Halogensäure-Gasmenge – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – min. pH = 4.3

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.26 Revisionsdatum: 27.11.2023
