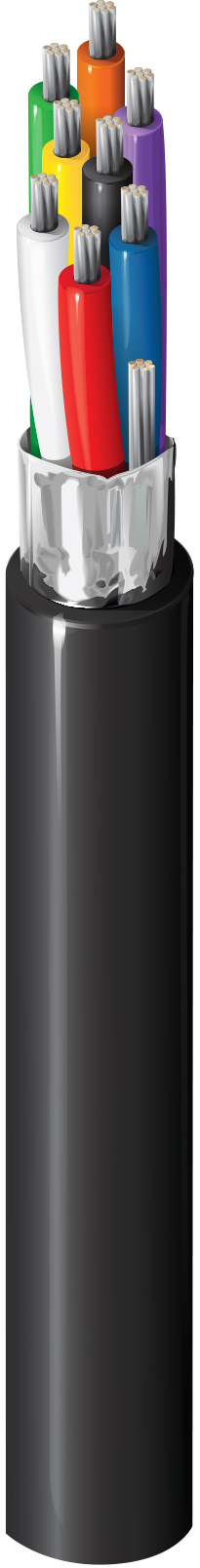

1213 A

Verbindung von Instrumenten und Medizinprodukten, Nr. 26-8c, TC (verzinntes Kupfer), PVC, O/A Folie, PVC-Ummantelung, CL2X

…
Computer, Verbindung von Instrumenten und Medizinprodukten, 26 AWG verseilt (7x34) mit verzinnten Kupferleitern, PVC-Isolierung, Duofoil® Abschirmung (100 % Abdeckung), 26 AWG verseilter Erdungsdraht aus verzinntem Kupfer, PVC-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Verwendung mit Molex SEMMCONN/AMP SDL Steckverbindern; Computerkommunikation; medizinische Elektronikverbindungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Steuerung für Niederspannung (24 V, …); Bezugspegel-Audio; Verdrahtung von Schaltschränken

Konstruktionsmerkmale
Leiter
Komponente Anzahl der Elemente Größe Verseilung Material
Leiter 8 26 7x34 TC – Verzinntes Kupfer
Isolierung
Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
PVC – Polyvinylchlorid 0,015 Zoll (0,38 mm) 0,048 Zoll (1,2 mm) Schwarz, Lila, Rot, Blau, Grün, Orange, Gelb, Weiß
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Trilaminat (Alum + Poly + Alum) 100 % 26 AWG (7 x 34) TC (verzinntes Kupfer)
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,0385 Zoll (0,978 mm) 0,239 Zoll (6,07 mm)
Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennwert Ausbreitungsgeschwindigkeit Max. Bemessungsstrom
44,4 Ohm/1000 Fuß 26 pF/Fuß (85 pF/m) 60 % 1,12 Amp pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
90 °C -20 °C bis +90 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
2,39 Zoll (60,7 mm) 2,39 Zoll (60,7 mm)

Maximale Zugspannung

28,8 lbs (13,1 kg)

Gewicht Kabelgebinde

21 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

​​​​​​​Beständigkeit gegen Sonneneinstrahlung, Erdverlegung

Entflammbarkeit/Brandverhalten

VW-1

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, CL2X

AWM-Compliance

AWM 2464

Einhaltung der europäischen Richtlinien

EU CE-Zeichen

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Produkthinweise

Anmerkungen

AMP ist eine eingetragene Schutzmarke von AMP, Inc.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.503 Revisionsdatum: 20.01.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
1213A 010500 Schwarz Rolle 500 ft 612825108672
1213A 0101000 Schwarz Rolle 1.000 ft 612825108665
