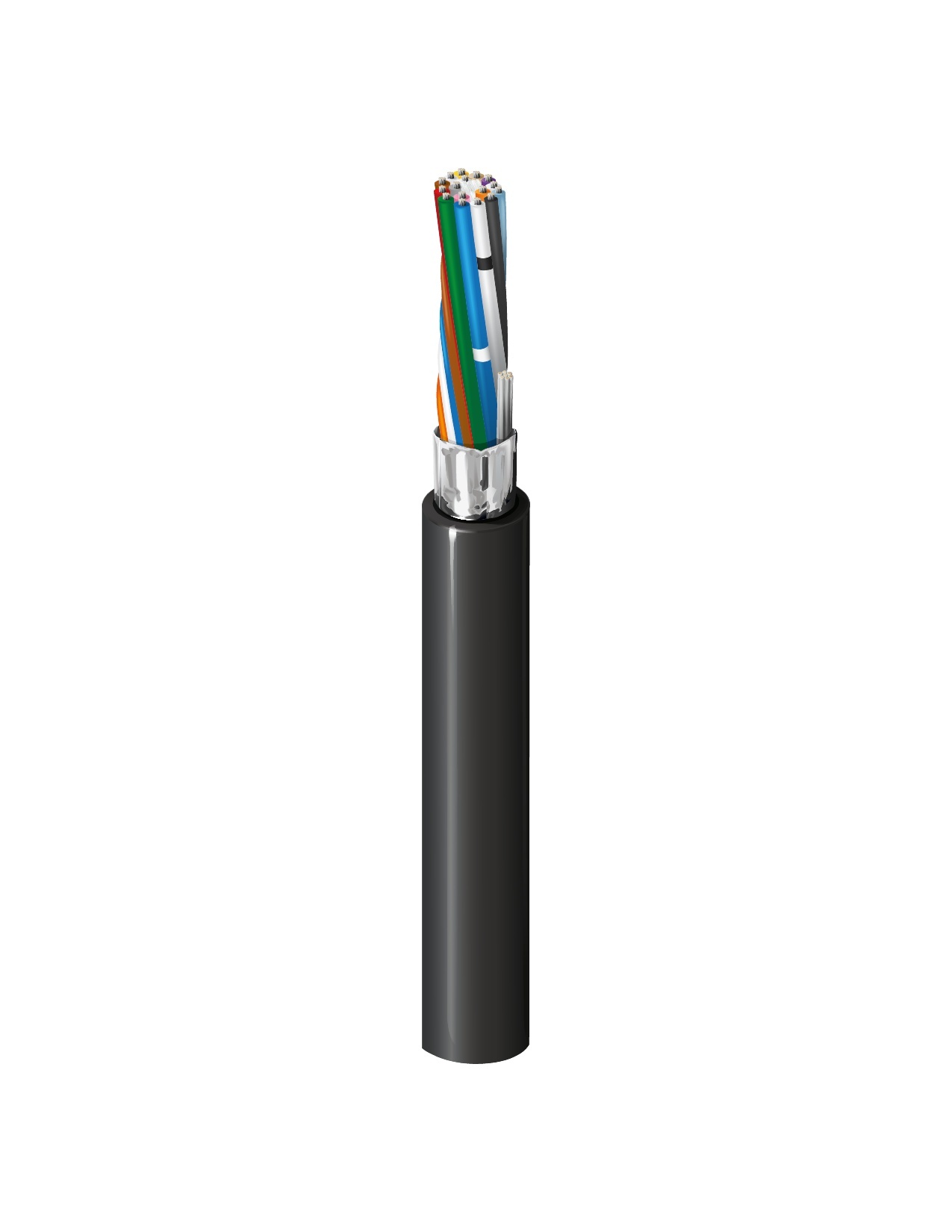

Produktnummer: 1214A

Medizinische Instrumentenverbindung, #26-16c, TC, PVC, O/A-Folie, PVC-Hülle, CL2X

Computer, Instrument & Medizinische Verbindung, 26 AWG Litzenleiter (7 x 34) aus verzinntem Kupfer, PVC-Isolierung, Duofoil®-Abschirmung (100 % Abdeckung), 26 AWG Litzenleiter aus verzinntem Kupfer, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1214A
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Zur Verwendung mit Molex SEMMCONN/AMP SDL-Steckverbindern; Computerkommunikation; Verbindungen für medizinische Elektronik; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 16 26 AWG 7x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.0145 in (0.368 mm) 0.048 in (1.2 mm) White w/Red Stripe, White w/Brown Stripe, White w/Black Stripe, Black, Red, Brown, Purple, Blue, Green, Gray, Aqua, Tan, Pink, Orange, White, Yellow

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 26 AWG (7x34) TC

Äußere Ummantelung

Separator Material Nom. Thickness Nom. Diameter Ripcord
Tape PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.301 in Yes

Gesamtdurchmesser des Kabels (Nennwert)

0,301 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Velocity of Prop. Max. Current
47 Ohm/1000ft 26 pF/ft (85 pF/m) 60% 0.8 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

19,0 Ohm/1000 Fuß (62,3 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
90°C -30°C To +90°C

Biegeradius

Stationary Min. Installation Min.
3.01 in (76.5 mm) 3.01 in

Maximale Zugspannung

60 lbs (27 kg)

Gewicht Kabelgebinde

52 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

VW-1, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, CL2X

AWM-Compliance

AWM 2464

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

AMP ist eine eingetragene Schutzmarke von AMP, Inc.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.396 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.396 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
1214A 0101000 Schwarz 612825108894 C
