Produktnummer: 82740

Elektronik, 2 C #18 Str TC, FEP-Isolierung, PVC-Ummantelung, CMP

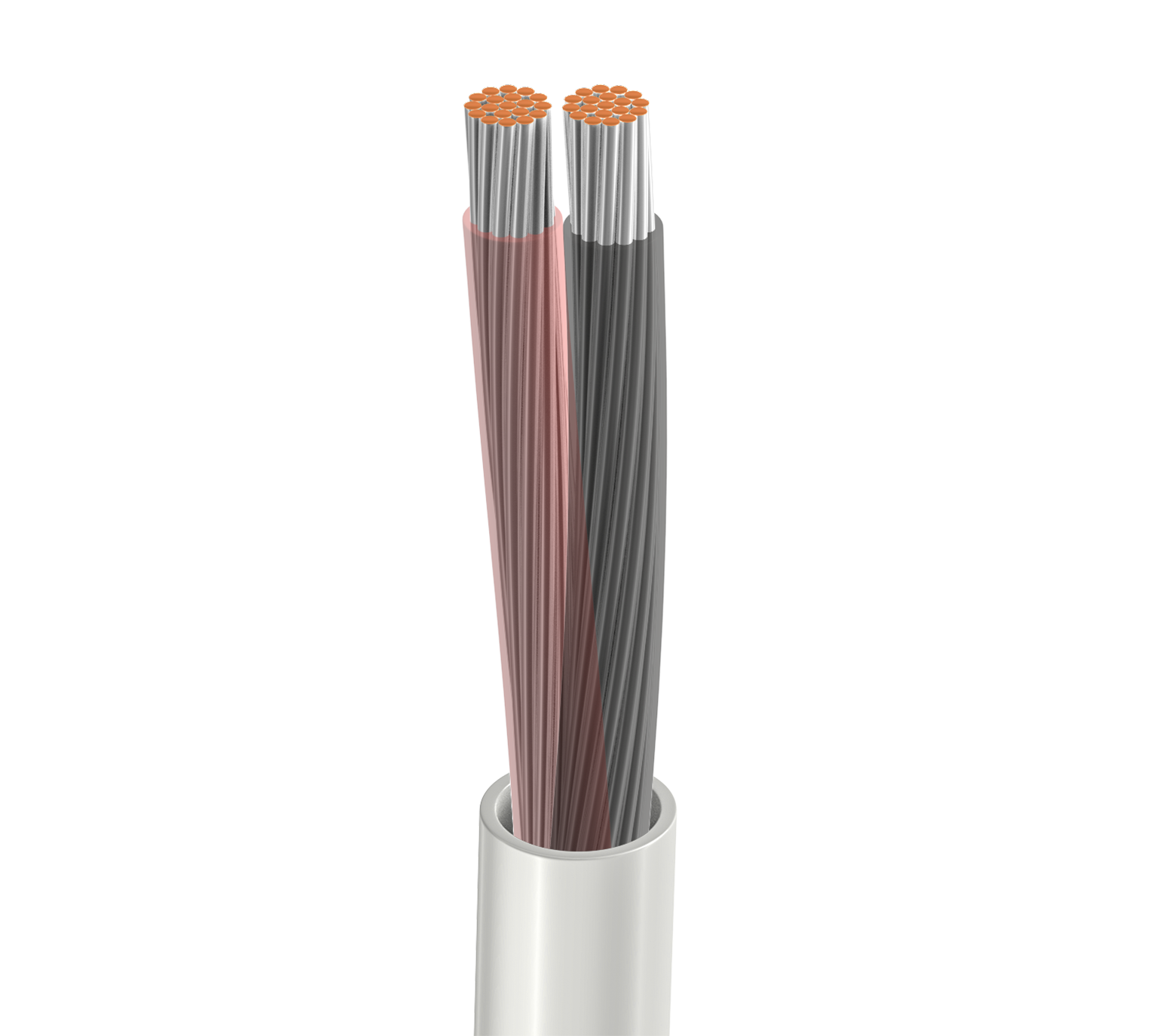

Elektronikkabel, 2 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, PVC-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
82740
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Anwendungen im Innenraumplenum; analoge Niederspannungssignale (4–20 mA, 0–10 V, …); digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Panelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black & Red

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.150 in (3.81 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,150 Zoll (3,81 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 6.92 Ohm/1000ft 20 pF/ft (66 pF/m) 72 Ohm 0.14 µH/ft (0.46 µH/m) 5.4 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

7,06 Ohm/1000 Fuß (23,2 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP), 150 V (CL3P)

Temperatur

UL Temperature Operating
60°C -20°C to +60°C

Biegeradius

Stationary Min. Installation Min.
1.5 in (38 mm) 1.5 in (38 mm)

Maximale Zugspannung

50 lbs (23 kg)

Gewicht Kabelgebinde

15 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum)

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 725, Artikel 800

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9740

Aktualisierung und Überarbeitung

Revisionsnummer: 0.530 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.530 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
82740 8771000 Natur Rolle 1.000 ft 612825197652 C
82740 877U1000 Natur UnReel 1.000 ft 612825197645
82740 8775000 Natur Rolle 5.000 ft 612825197669
