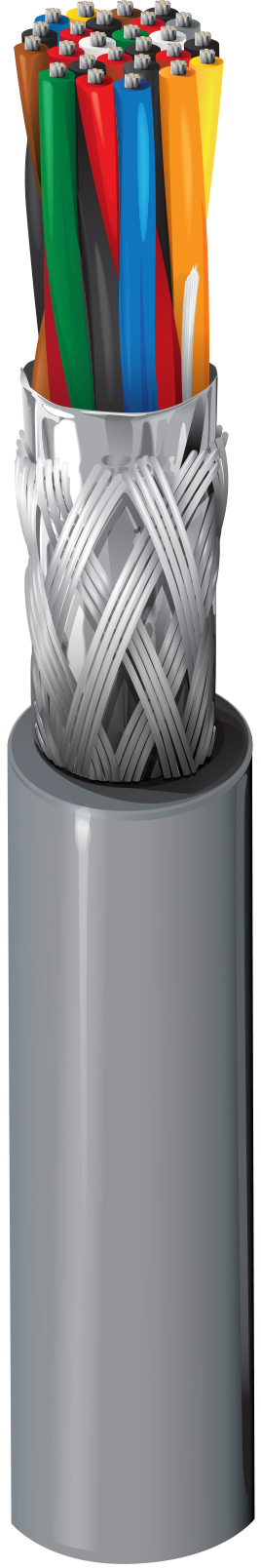

Computer-EIA-Kabel RS-232, 22 AWG Litzenleiter (7 x 30), verzinnte Kupferleiter, halbstarre PVC-Isolierung, 18 verdrillte Paare, durchgehende Beldfoil®-Abschirmung (100 % Abdeckung) + verzinnte Kupfergeflechtabschirmung (65 % Abdeckung), PVC-Ummantelung.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-232 Anwendungen über größere Entfernungen; Computerkommunikation; Analoge Niederspannungssignale (4-20 mA, 0-10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panel-Verdrahtung

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	18	22 AWG	7x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.011 in (0.28 mm)	0.051 in (1.3 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	65%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.045 in (1.1 mm)	0.540 in (13.7 mm)

Gesamtdurchmesser des Kabels (Nennwert)	0,540 Zoll (13,7 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft	35 pF/ft (110 pF/m)	63 pF/ft (210 pF/m)	60%	1.4 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV	4,3 Ohm/1000 Fuß (14 Ohm/km)

Hohe Frequenz (Nennwert/typisch)

Nom. Insertion Loss (Attenuation)
9.2 dB/100m
9.2 dB/100m

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
80°C	-30°C to +80°C

Biegeradius

Stationary Min.	Installation Min.
5.4 in (140 mm)	5.4 in (140 mm)

Maximale Zugspannung	327.6 lbs (148.6 kg)
Gewicht Kabelgebinde	171 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
Entflammbarkeit/Brandverhalten	UL 1685 FT4, FT4
CPR-Compliance	CPR Euroklasse: Eca
NEC/UL-Compliance	Artikel 800, CMG
AWM-Compliance	AWM 2464
CEC/C(UL)-Compliance	CMG
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2012/19/EU (WEEE)
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
APAC-Compliance	China RoHS II (GB/T 26572-2011)
