83604

Elektronisch, 4 C #20 Str TC (verzinntes Kupfer), FEP-Isolierung, OS+TC Brd, FEP-Ummantelung, CMP

…

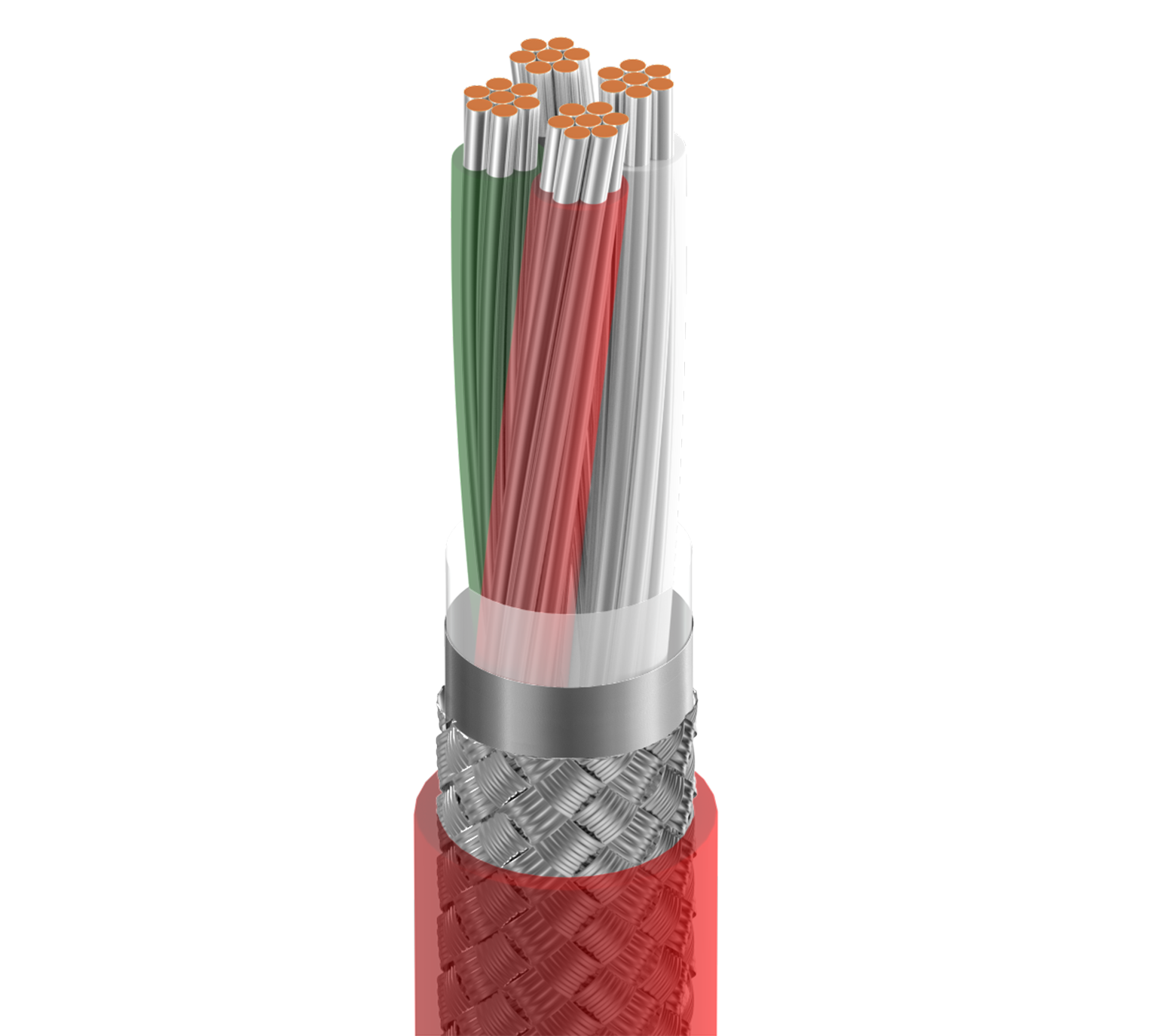

Elektronik für hohe Temperaturen, 4 Leiter 20AWG (7x28) verzinntes Kupfer, FEP-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (85 %) Abschirmung, Äußere FEP-Ummantelung, CMP
Muster anfordern Produktmeldungen erhalten
Technische Daten
Produktbeschreibung

Mögliche Anwendungen

extreme Hoch-/Tieftemperaturumgebungen; chemikalienbeständig; Außen- und Erdverlegungsanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung 24 V, …); Bezugspegel-Audio-Pegel; Sprachübertragung; Verdrahtung von Schaltschränken

Konstruktionsmerkmale
Leiter
Komponente Komponentennummer Größe Verseilung Material
Leiter 4 20 AWG 7x28 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter FEP – Fluoriertes Ethylenpropylen 0,006 Zoll (0,15 mm) 0,050 Zoll (1,3 mm) Schwarz, Weiß, Rot, Grün
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 85 %
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
FEP – Fluoriertes Ethylenpropylen 0,015 Zoll (0,38 mm) 0,180 Zoll (4,57 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,180 Zoll (4,57 mm)

Elektrische Kenndaten
Elektrik
Komponente Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) Max. Bemessungsstrom
Leiter 11,1 Ohm/1000 Fuß 26 pF/Fuß (85 pF/m) 51 pF/Fuß (170 pF/m) 3 Ampere pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
150 °C -70 °C bis +200 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
1,8 Zoll (46 mm) 1,8 Zoll (46 mm)

Maximale Zugspannung

50,4 lbs (22,9 kg)

Gewicht Kabelgebinde

32 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Für den Innenbereich – Plenum, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Gasbeständig

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.505 Revisionsdatum: 20.01.2023

Teilenummern
Artikelnr. Farbe Wicklung Länge UPC
83604 002100 Rot Rolle 100 ft 612825205111
83604 002500 Rot Rolle 500 ft 612825205135
83604 0021000 Rot Rolle 1.000 ft 612825205128
