Produktnummer: 83656

Elektronik, 6 C #18 Str TC, FEP-Isolierung, OS+TC Geflecht, FEP-Ummantelung, CMP

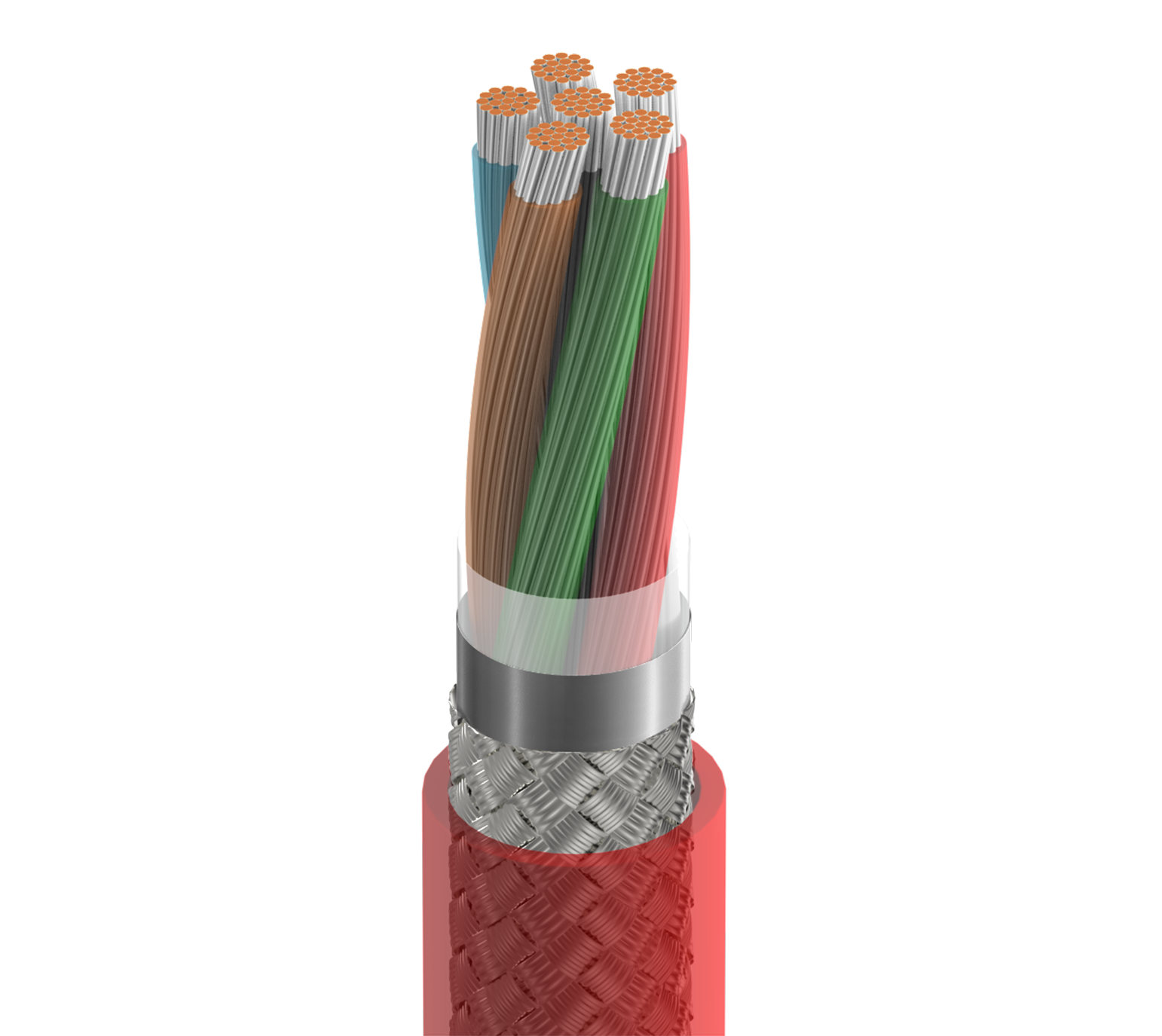

Hochtemperaturelektronik, 6 Leiter 18 AWG (19 x 30) verzinntes Kupfer, FEP-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), FEP-Außenmantel, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83656
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Umgebungen mit extrem hohen/niedrigen Temperaturen; chemikalienbeständig; Außen- und Erdanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …); Line-Level-Audio; Sprachkommunikation; Schalttafelverdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 6 18 AWG 19x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.057 in (1.4 mm) Black, White, Red, Green, Orange, Blue

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 87%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.230 in (5.84 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,230 Zoll (5,84 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 7.06 Ohm/1000ft 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 0.14 µH/ft (0.46 µH/m) 3.8 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4,2 Ohm/1000 Fuß (14 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
150°C -70°C to +200°C

Biegeradius

Stationary Min. Installation Min.
2.3 in (58 mm) 2.3 in (58 mm)

Maximale Zugspannung

192 lbs (87.1 kg)

Gewicht Kabelgebinde

58 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Ölbeständigkeit, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262 (UL 910), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Gasbeständig

Aktualisierung und Überarbeitung

Revisionsnummer: 0.518 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.518 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83656 002100 Rot Rolle 100 ft 612825205357
83656 002500 Rot Rolle 500 ft 612825205388 C
83656 0021000 Rot Rolle 1.000 ft 612825205364 C
83656 0024000 Rot Rolle 4.000 ft 612825205371 C
