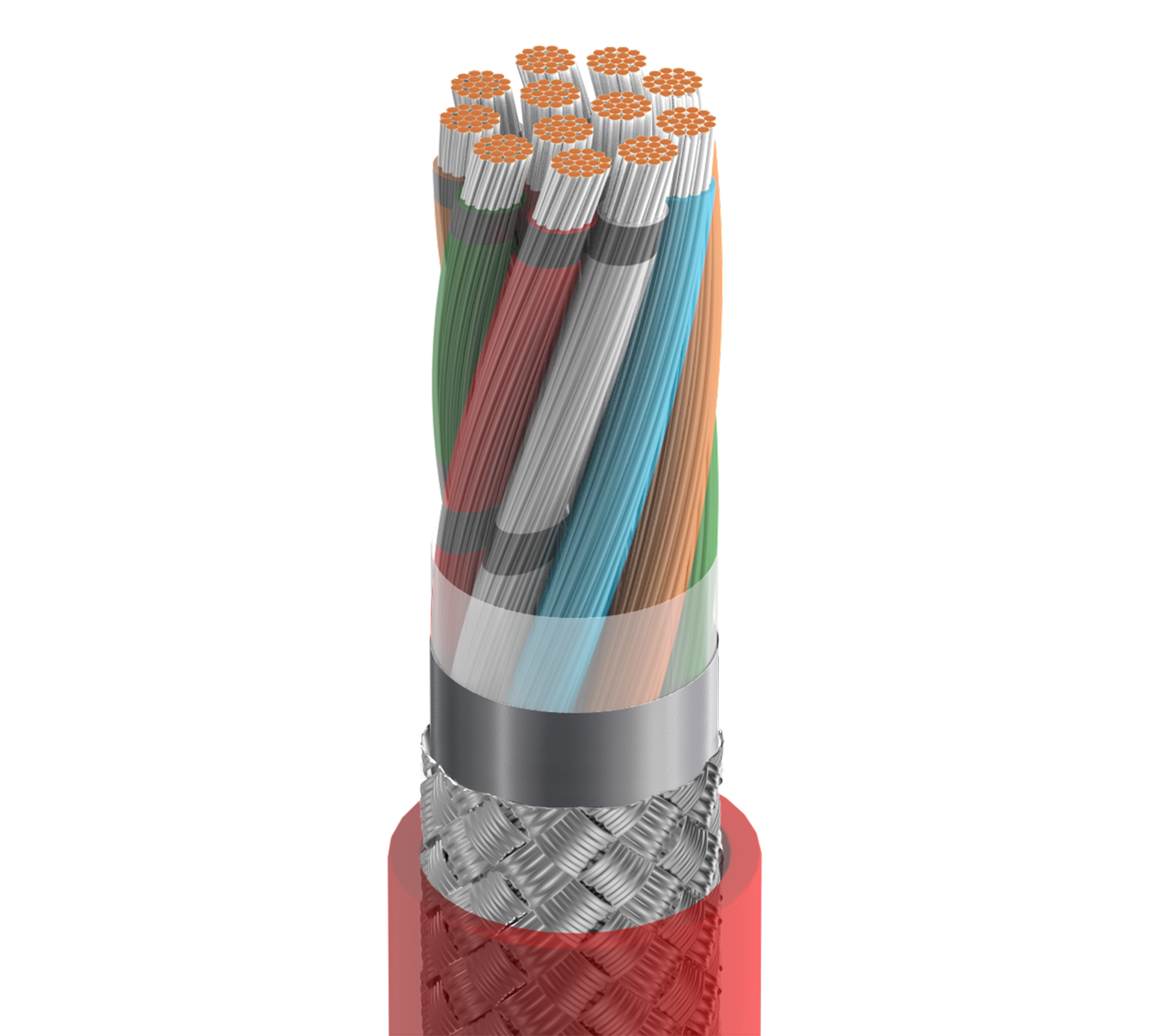

Artikelnummer: 83662
Elektronisch, 12 C #18 Str TC (verzinntes Kupfer), FEP-Isolierung, OS+TC Brd, FEP-Ummantelung, CMP
Elektronik für hohe Temperaturen, 12 Leiter 18AWG (19x30) verzinntes Kupfer, FEP-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (85 %) Abschirmung, Äußere FEP-Ummantelung, CMP
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | extreme Hoch-/Tieftemperaturumgebungen; chemikalienbeständig; Außen- und Erdverlegungsanwendungen; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung 24 V, …); Bezugspegel-Audio-Pegel; Sprachübertragung; Verdrahtung von Schaltschränken |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 12 | 18 AWG | 19x30 | TC – Verzinntes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|---|
| Leiter | FEP – Fluoriertes Ethylenpropylen | 0,007 Zoll (0,18 mm) | 0,057 Zoll (1,4 mm) | Schwarz, Weiß, Rot, Grün, Orange, Blau, Weiß/Schwarz gestreift, Rot/Schwarz gestreift, Grün/Schwarz gestreift, Orange/Schwarz gestreift, Blau/Schwarz gestreift, Schwarz/Weiß gestreift |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
| Geflecht | Verzinntes Kupfer (TC) | 85 % |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| FEP – Fluoriertes Ethylenpropylen | 0,015 Zoll (0,38 mm) | 0,296 Zoll (7,52 mm) |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,296 Zoll (7,52 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Nennkapazität Leitung-zu-Sonstige (Leitungen + Abschirmung) | Max. Bemessungsstrom |
|---|---|---|---|---|
| Leiter | 7,06 Ohm/1000 Fuß | 33 pF/Fuß (110 pF/m) | 60 pF/Fuß (200 pF/m) | 3,8 Amp pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 300 V |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 150 °C | -70 °C bis +200 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 3,0 Zoll (76 mm) | 3,0 Zoll (76 mm) |
|
Maximale Zugspannung |
355 lbs (161 kg) |
|---|---|
|
Gewicht Kabelgebinde |
102 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, Außenbereich, Ölbeständigkeit, Erdverlegung |
|---|---|
|
Nachhaltigkeit |
CA Prop 65 |
|
Entflammbarkeit/Brandverhalten |
NFPA 262 (UL 910), FT6, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMP |
|
CEC/C(UL)-Compliance |
CMP |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Produkthinweise
|
Anmerkungen |
Gasbeständig |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.515 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.515 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 83662 002100 | Rot | Rolle | 100 ft | 612825205432 | C |
| 83662 002500 | Rot | Rolle | 500 ft | 612825205456 | C |
| 83662 0021000 | Rot | Rolle | 1.000 ft | 612825205449 | C |
