Produktnummer: 83802

Elektronisch, 2 C #12 Str TC, FEP Ins, OS+TC Brd, Red FEP Jkt, CMP FPLP

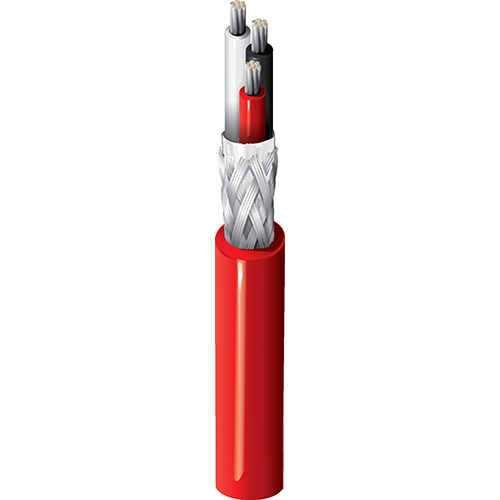

Hochtemperaturelektronik, 2 Leiter 12AWG (7x20) verzinntes Kupfer, FEP-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (85 %), roter FEP-Außenmantel, CMP FPLP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83802
  • 83802
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Feueralarme; Umgebungen mit extrem hohen/niedrigen Temperaturen; Anwendungen im Innen- und Außenbereich; analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Niederspannungssteuerung (24 V, …)

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 2 12 AWG 7x20 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Color Code
Conductor(s) FEP - Fluorinated Ethylene Propylene 0.016 in (0.41 mm) Black, White

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.015 in (0.38 mm) 0.303 in (7.70 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,303 Zoll (7,70 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 1.7 Ohm/1000ft (5.6 Ohm/km) 32 pF/ft (100 pF/m) 55 pF/ft (180 pF/m) 0.151 µH/ft (0.495 µH/m) 25 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
200°C -70°C to +200°C

Maximale Zugspannung

218 lbs (98.9 kg)

Gewicht Kabelgebinde

75 lbs/1000ft (110 kg/km)

Umweltverträglichkeit

Außenbereich, Ölbeständigkeit, Erdverlegung

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

Artikel 760, Artikel 800

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Gasbeständig

Aktualisierung und Überarbeitung

Revisionsnummer: 0.369 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.369 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83802 002500 Rot Rolle 500 ft 612825205746 C
83802 0021000 Rot Rolle 1.000 ft 612825205739 C
