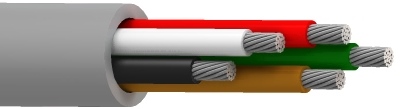

Mehrleiterkabel - 8465MN

SpaceMaker™, 5 Leiter 18AWG (41x34) verzinntes Kupfer, PO-Isolierung, äußere Ummantelung aus PVC, AWM 2937

Verfügbarkeit:

Global
Globale Bestandsaufnahme:

Verfügbar

8465MN

Technische Daten
Artikelnummern
Ressourcen

Technische Daten

Einen Fehler melden

Konstruktionsmerkmale

Leiter

Komponente	Anzahl der Elemente	Größe	Verseilung	Material
Leiter	5	18 AWG	41x34	TC – Verzinntes Kupfer

Isolierung

Komponente	Material	Nenndicke	Nenndurchmesser der Isolierung	Farbcodierung
Leiter	PP – Polypropylen	0,010 Zoll (0,25 mm)	0,067 Zoll (1,7 mm)	Schwarz, Weiß, Rot, Grün, Braun

Äußere Abschirmung

Material
Keine Abschirmung

Äußere Ummantelung

Material	Nenndicke	Nennwert Durchmesser
PVC – Polyvinylchlorid	0,016 Zoll (0,41 mm)	0,213 Zoll

Gesamtdurchmesser des Kabels (Nennwert)	0,213 Zoll

Elektrische Kenndaten

Elektrik

Nennwert Leiter DCR	Nennkapazität Leiter-zu-Leiter	Nennwert Impedanzeigenschaft	Max. Bemessungsstrom
7,06 Ohm/1000 Fuß	14,8 pF/ft (48,6 pF/m)	39 Ohm	4 Ampere pro Leiter bei 25 ºC

Speisung

UL-Nennspannung
300 V

Mechanische Kenndaten

Temperatur

UL-Temperatur	Betrieb
80 °C	-20 °C bis +80 °C

Biegeradius

Mindestspannung im Ruhezustand	Mindestinstallation
2,130 Zoll (54,10 mm)	2,130 Zoll

Maximale Zugspannung	102,5 lbs (46,49 kg)
Gewicht Kabelgebinde	36 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich
AWM-Compliance	AWM 2937
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.142 Revisionsdatum: 05.05.2023

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.142 Revisionsdatum: 05.05.2023

Artikelnummer

Artikelnr.	Farbe	Wicklung	Länge	UPC
8465MN 006100	Blau, hell	Rolle	100 ft	612825387046
8465MN 0061000	Blau, hell	Rolle	1.000 ft	612825387053
8465MN 008100	Grau	Rolle	100 ft	612825387060
8465MN 0081000	Grau	Rolle	1.000 ft	612825387077
8465MN 004100	Gelb	Rolle	100 ft	612825387022
8465MN 0041000	Gelb	Rolle	1.000 ft	612825387039
