Produktnummer: 8871MN

SpaceMaker™, 7 C #18 Str TC, PO Ins, OS, PVC Jkt, AWM 2937

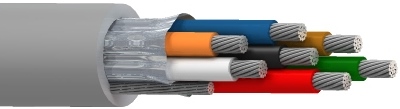

SpaceMaker™, 7 Leiter 18AWG (41x34) verzinntes Kupfer, PO-Isolierung, Beldfoil®-Gesamtabschirmung, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8871MN
  • 8871MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 7 18 AWG 41x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.067 in (1.7 mm) Black, White, Red, Dark Green, Brown, Dark Blue, Orange

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (19x30H) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.237 in

Gesamtdurchmesser des Kabels (Nennwert)

0,237 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Inductance Max. Current
7.06 Ohm/1000ft 39 pF/ft (130 pF/m) 14.8 pF/ft (48.6 pF/m) 39 Ohm 0.022 µH/ft (0.072 µH/m) 3.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

5,3 Ohm/1000 Fuß (17 Ohm/km)

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.948 in (24.1 mm) 0.948 in

Maximale Zugspannung

143.5 lbs (65.09 kg)

Gewicht Kabelgebinde

55 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

Entflammbarkeit/Brandverhalten

FT2

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8871MN 006100 Blau, hell Rolle 100 ft 612825391050
8871MN 0061000 Blau, hell Rolle 1.000 ft 612825391081
8871MN 008100 Grau Rolle 100 ft 612825391067
8871MN 0081000 Grau Rolle 1.000 ft 612825391098
8871MN 004100 Gelb Rolle 100 ft 612825391043
8871MN 0041000 Gelb Rolle 1.000 ft 612825391074
