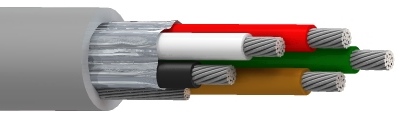

8876MN

SpaceMaker™, 5 C #20 Str TC (verzinntes Kupfer), PO-Isolierung, OS, PVC-Ummantelung, AWM 2937

…
SpaceMaker™, 5 Leiter 20AWG (26x34) verzinntes Kupfer, PO-Isolierung, Gesamte Beldfoil®-Abschirmung, äußere Ummantelung aus PVC, AWM 2937
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten
Technische Daten
Einen Fehler melden
Konstruktionsmerkmale
Leiter
Komponente Komponentennummer Größe Verseilung Material
Leiter 5 20 AWG 26x34 TC – Verzinntes Kupfer
Isolierung
Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Leiter PP – Polypropylen 0,01 Zoll (0,25 mm) 0,057 Zoll (1,4 mm) Schwarz, Weiß, Rot, Grün, Braun
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 20 AWG (7 x 28) TC (verzinntes Kupfer)
Äußere Ummantelung
Material Nenndicke Nennwert Durchmesser
PVC – Polyvinylchlorid 0,016 Zoll (0,41 mm) 0,190 Zoll

Gesamtdurchmesser des Kabels (Nennwert)

0,190 Zoll

Elektrische Kenndaten
Elektrik
Nennwert Leiter DCR Nennkapazität Leiter-zu-Leiter Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanzeigenschaft Max. Bemessungsstrom
11,2 Ohm/1000 Fuß 15,7 pF/ft (51,5 pF/m) 61,3 pF/ft (201 pF/m) 47 Ohm 3,04 Amp pro Leiter bei 25 ºC
Speisung
UL-Nennspannung
300 V
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
0,760 Zoll (19,3 mm) 0,760 Zoll

Maximale Zugspannung

77,6 lbs (35,2 kg)

Gewicht Kabelgebinde

29 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Weitere Standard-Compliance(s)

NFPA 79

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.216 Revisionsdatum: 05.05.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Teilenummern
Artikelnr. Farbe Wicklung Länge UPC
8876MN 006100 Blau, hell Rolle 100 ft 612825392392
8876MN 0061000 Blau, hell Rolle 1.000 ft 612825392422
8876MN 008100 Grau Rolle 100 ft 612825392408
8876MN 0081000 Grau Rolle 1.000 ft 612825392439
8876MN 004100 Gelb Rolle 100 ft 612825392385
8876MN 0041000 Gelb Rolle 1.000 ft 612825392415
Alle Artikelnummern anzeigen
Weniger anzeigen
