Produktnummer: 9439MN

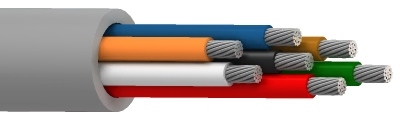

SpaceMaker™, 7 C #20 Str TC, PO Ins, PVC Jkt, AWM 2937

SpaceMaker™, 7 Leiter 20AWG (26x34) verzinntes Kupfer, PO-Isolierung, PVC-Außenmantel, AWM 2937

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9439MN
  • 9439MN
1 von 1

Technische Daten

Expand All

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 7 20 AWG 26x34 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.010 in (0.25 mm) 0.057 in (1.4 mm) Black, White, Red, Green, Brown, Blue, Orange

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.203 in

Gesamtdurchmesser des Kabels (Nennwert)

0,203 Zoll

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Inductance Max. Current
11.2 Ohm/1000ft 15.7 pF/ft (51.5 pF/m) 47 Ohm 0.026 µH/ft (0.085 µH/m) 2.66 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Biegeradius

Stationary Min. Installation Min.
0.810 in (20.6 mm) 0.810 in

Maximale Zugspannung

91 lbs (41 kg)

Gewicht Kabelgebinde

33 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich

AWM-Compliance

AWM 2937

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.210 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.210 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9439MN 006100 Blau, hell Rolle 100 ft 612825389583
9439MN 0061000 Blau, hell Rolle 1.000 ft 612825389613
9439MN 008100 Grau Rolle 100 ft 612825389590
9439MN 0081000 Grau Rolle 1.000 ft 612825389620
9439MN 004100 Gelb Rolle 100 ft 612825389576
9439MN 0041000 Gelb Rolle 1.000 ft 612825389606
