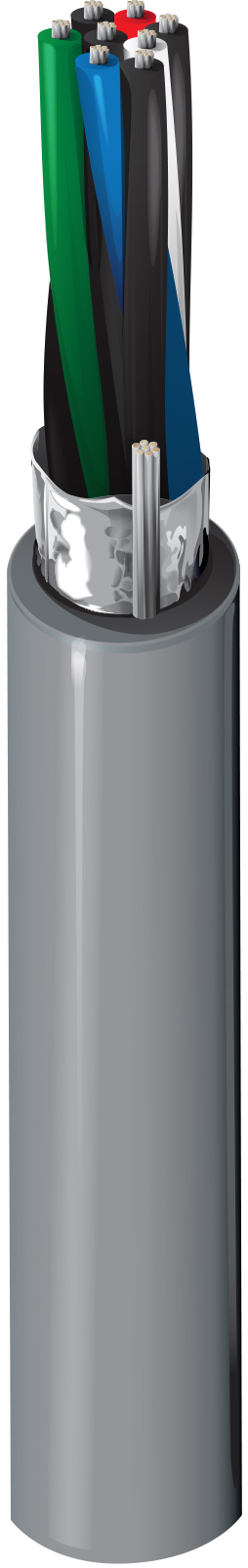

Produktnummer: 9504NH

RS-232, 4PR #24 Str TC, PO ins, OS, LSZH Jkt, 300V, Dca

4-Paar, 24 AWG Litzenleiter (7 x 32) TC, PE-Isolierung, verdrillte Paare, Beldfoil-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter TC-Ableitung, LSZH-Mantel, Flammwidrigkeit IEC 60332-3C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9504NH
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Mess- und Computerkabel; für EIA RS-232 Datenübertragungsanwendungen

Leiter

Size Stranding Material
24 7x32 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.12 mm (0.0441 in) Black & Red, Black & White, Black & Green, Black & Blue

Äußere Abschirmung

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 6.9 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 164 pF/m (50.0 pF/ft) 1.5 Amps per Conductor

Nom Äußerer Schutz DCR

55,8 Ohm/km (17,0 Ohm/1000 Fuß)

Speisung

Voltage Rating
300 V

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
69 mm

Maximale Zugspannung

200 N (45 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Dca, Innenbereich, nicht halogeniert, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d1,a1

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.229 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.229 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9504NH.00152 Chrom Rolle 152 m 8719605021212
9504NH.00305 Chrom Rolle 305 m 8719605021229
9504NH.00500 Chrom Rolle 500 m 8719605021236
9504NH.001000 Chrom Rolle 1,000 m 8719605021205
