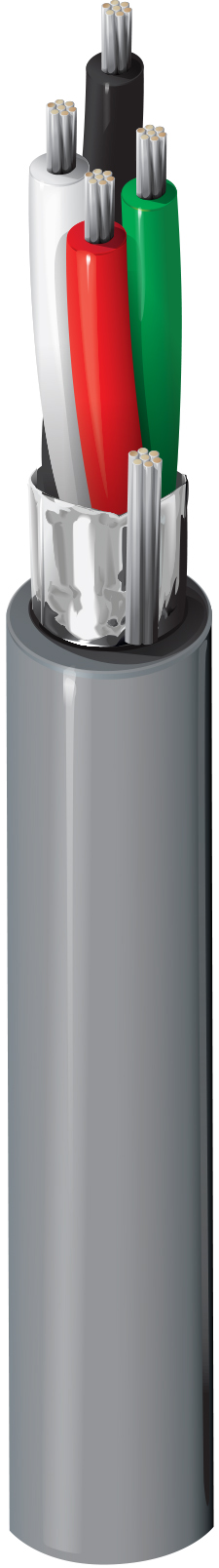

Produktnummer: 9534NH

RS-232, 4C #24 Str TC, PO ins, OS, LSZH Jkt, 300V, Dca

24 AWG Litzenleiter (7x32) aus verzinntem Kupfer, 4 Leiter verkabelt, PE-Isolierung, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, LSZH-Mantel, Flammwidrigkeit IEC 60332-3-24

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9534NH
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS-232 Anwendungen; Computerkommunikation; Niederspannungs-Analogsignale (4-20 mA, 0-10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Panel-Verdrahtung

Leiter

Size Stranding Material
24 7x32 TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.12 mm (0.0441 in) Black, White, Red, Green

Äußere Abschirmung

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 4.85 mm

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
82 Ohm/km (25 Ohm/1000ft) 108.3 pF/m (33.01 pF/ft) 213.3 pF/m (65.01 pF/ft) 75 Ohm 1.75 Amps per Conductor

Nom Äußerer Schutz DCR

59,1 Ohm/km (18,0 Ohm/1000 Fuß)

Temperatur

Installation Storage
-15°C To +80°C -45°C To +80°C

Biegeradius

Installation Min.
48.5 mm

Maximale Zugspannung

100 N (22 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Dca, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

​​​​​​​CPR-Compliance

CPR-Euroklasse: Dca-s1,d2,a1

CENELEC-Compliance

EN 50290-2-20

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-1 - Halogenmenge = Null, IEC 60754-2 - Menge an Halogensäuregasen - Max. Leitfähigkeit = 2,5 S/mm, IEC 60754-2 - Menge an Halogensäuregasen - Min. pH-Wert = 4,3, IEC 61034-2 - Rauchdichte Min. Transmission = 60 % µ

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.224 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9534NH.00500 Chrom Rolle 500 m 8719605021793
9534NH.K0500 Chrom Rolle 500 m 8719605021809
9534NH.001000 Chrom Rolle 1,000 m 8719605021786
