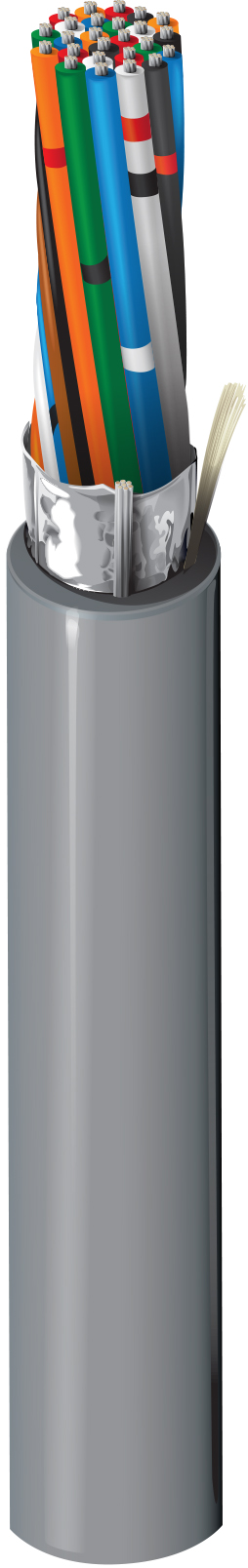

Produktnummer: 9542ELW

RS232, #24-20c, FRNC/LSZH, O/A-Folie, FRNC/LSZH Jkt, Cca

Computer EIA RS-232 Kabel, 24 AWG Litzenleiter (7x32) aus verzinntem Kupfer, FRNC-Isolierung, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer, FRNC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9542ELW
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

RS-232 Anwendungen; Computerkommunikation; Niederspannungs-Analogsignale (4-20 mA, 0-10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 20 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Insulation Diameter Color Code
Conductor(s) LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.25 mm (0.0492 in) red, black, white, Green, brown, blue, orange, yellow, purple, gray, pink, turquoise, Black/White, Red/White, Green/White, Orange/White, Blue/White, Brown/White, Yellow/White, Gray/White

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.4 mm (0.055 in) 9.4 mm (0.37 in)

Gesamtdurchmesser des Kabels (Nennwert)

9,40 mm (0,370 Zoll)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 82 Ohm/km (25 Ohm/1000ft) 108 pF/m (32.9 pF/ft) 213 pF/m (64.9 pF/ft) 1.3 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

59,1 Ohm/km (18,0 Ohm/1000 Fuß)

Temperatur

Operating Installation Storage
-20°C to +70°C -20°C To +70°C -30°C To +70°C

Biegeradius

Stationary Min. Installation Min.
47 mm (1.9 in) 94 mm (3.7 in)

Maximale Zugspannung

175 N (39.3 lbf)

Umweltverträglichkeit

Innenbereich – Euroklasse Cca, Innenbereich

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR-Euroklasse: Cca-s1,d1,a1

CENELEC-Compliance

EN 50290-2-27

Europäische Halogenfreie Standards

IEC 62821-1 Halogenfrei-Konformität = Ja, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge EAN
9542ELW.00500 Chrom Rolle 500 m 8719605215567
