Produktnummer: 9618

RS232, #24-37c, SR-PVC, O/A Folie+Geflecht, PVC-Jacke, CMG

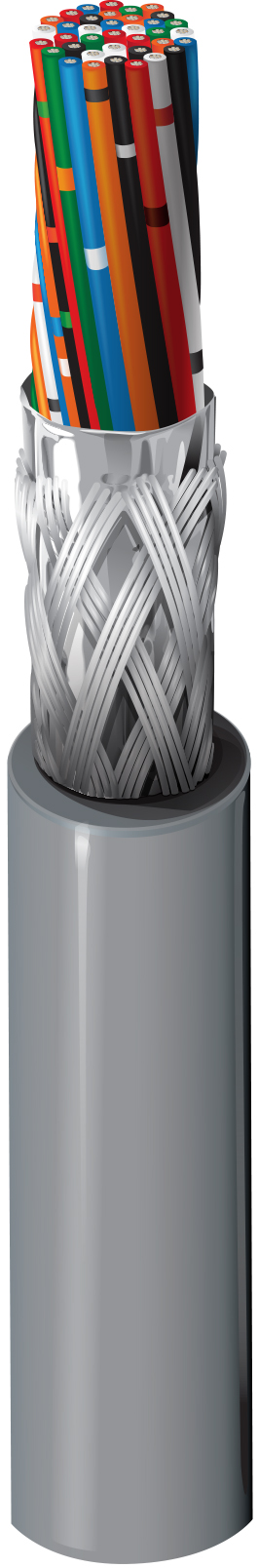

Computer-EIA-Kabel RS-232, 24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, halbstarre PVC-Isolierung, durchgehende Beldfoil®-Abschirmung (100 % Abdeckung) + verzinntes Kupfergeflecht (65 % Abdeckung), PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9618
  • 9618
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

RS-232-Anwendungen; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Line-Level-Audio; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 37 24 AWG 7x32 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.044 in (1.1 mm) Black, White, Red, Green, Orange, Blue, White/Black Stripe, Red/Black Stripe, Green/Black Stripe, Orange/Black Stripe, Blue/Black Stripe, Black/White Stripe, Red/White Stripe, Green/White Stripe, Blue/White Stripe, Black/Red Stripe, White/Red Stripe, Orange/Red Stripe, Blue/Red Stripe, Red/Green Stripe, Orange/Green Stripe, Black/White/Red Stripes, White/Black/Red Stripes, Red/Black/White Stripes, Green/Black/White Stripes, Orange/Black/White Stripes, Blue/Black/White Stripes, Black/Red/Green Stripes, White/Red/Green Stripes, Red/Black/Green Stripes, Green/Black/Orange Stripes, Orange/Black/Green Stripes, Blue/White/Orange Stripes, Black/White/Orange Stripes, White/Red/Orange Stripes, Orange/White/Blue Stripes, White/Red/Blue Stripes

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 65%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.040 in (1.0 mm) 0.411 in (10.4 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,411 Zoll (10,4 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 25 Ohm/1000ft 30 pF/ft (98 pF/m) 55 pF/ft (180 pF/m) 1 Amp per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4,4 Ohm/1000 Fuß (14 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Temperatur

UL Temperature Operating
80°C -30°C to +80°C

Biegeradius

Stationary Min. Installation Min.
4.1 in (100 mm) 4.1 in (100 mm)

Maximale Zugspannung

241 lbs (109 kg)

Gewicht Kabelgebinde

122 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 FT4, FT4

NEC/UL-Compliance

Artikel 800, CMG

AWM-Compliance

AWM 2464

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.500 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.500 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9618 060100 Chrom Rolle 100 ft 612825256588
9618 060500 Chrom Rolle 500 ft 612825256601 C
9618 0601000 Chrom Rolle 1.000 ft 612825256595 C
