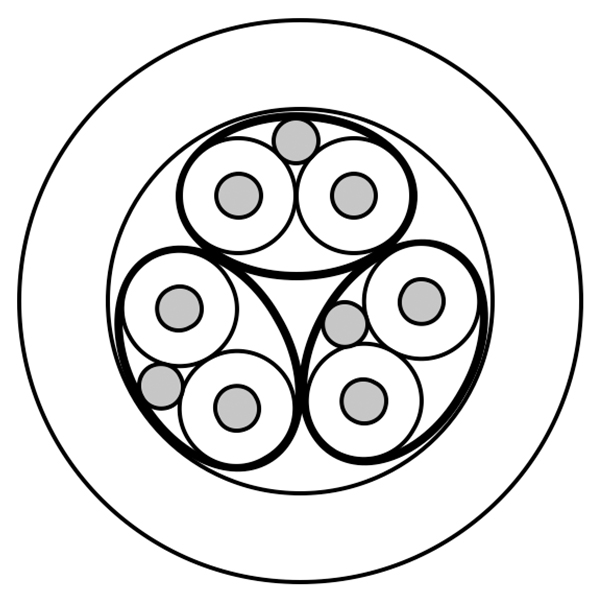

Produktnummer: 9730NH

Computerkabel für EIA RS-232-Anwendungen

24 AWG Litzenleiter (7 x 32) aus verzinntem Kupfer, Datalene®-Isolierung, 3 verdrillte Paare, jedes einzeln mit Beldfoil® abgeschirmt (100 % Abdeckung), 24 AWG Litzenleiter aus verzinntem Kupfer pro Paar, LSZH-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9730NH
  • 9730NH
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Mess- und Computerkabel, für Datenübertragungsanwendungen

Leiter

AWG Stranding Material No. of Pairs
24 7x32 TC - Tinned Copper 3

Anzahl der Leiter

6

Isolierung

Material Material Trade Name Nominal Diameter Diameter +/- Tolerance
PE - Polyethylene (Foam) Datalene® 1.55 mm 0.06 mm

Farbtafel

Number Color
Pair 1 Black & Red
Pair 2 Black & White
Pair 3 Black & Green

Farbkarte1 Tabellennotizen

Geschirmte Paare

Farbtabelle 2

Number Color
Pair 1 Red
Pair 2 Green
Pair 3 Blue

Innenabschirmung

Type Material Material Trade Name Thickness of Foil Drainwire Material Drainwire AWG
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 9 / 12 µm TC - Tinned Copper AWG24/7

Äußere Abschirmung

Material
Bi-Laminate (Alum+Poly)

Äußere Ummantelung

Material Nominal Diameter Min. Wall Thickness Min. Average Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant) 8.48 mm 0.91 mm 1.14 mm

Verkabelung

Description
3 pairs twisted to cable core

Minimale Bruchdehnung der Ummantelung

100 %

Minimale Zugfestigkeit der Ummantelung

10 MPa

Leiter DCR

Nominal Conductor DCR Nominal Inner Shield DCR
78.7 Ohm/km 49.2 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
41 pF/m 76.1 pF/m

Induktivität

Nominal Pair Inductance
0.75 µH/m

Impedanz

Nominal Characteristic Impedance
100 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz] Nom. Insertion Loss
1 MHz 3.08 dB/100m
2 MHz 3.71 dB/100m
3 MHz 4.43 dB/100m
4 MHz 5.15 dB/100m
5 MHz 5.58 dB/100m
12 MHz 8.43 dB/100m
24 MHz 11.7 dB/100m

Bemessungsstrom

Element Max. Recommended Current [A]
Conductor(s) 2.5 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich für die Installation

-15°C Bis +80°C

Lagertemperaturbereich

-20°C Bis +80°C

Betriebstemperaturbereich (Festinstallationen)

-15°C Bis +55°C

Maximal empfohlene Zugspannung

150 N

Minimaler Biegeradius bei der Installation

84.8 mm

Umgebung

Innenbereich – Euroklasse Eca

Entflammbarkeit gemäß IEC

IEC 60332-3-24

Sonstige Entflammbarkeit

E4156 Teil 2

IEC 60754-1 – Halogenmenge

Null

Aktualisierung und Überarbeitung

Revisionsnummer: 0.191 Revisionsdatum: 12-01-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.191 Revisionsdatum: 12-01-2025
