Produktnummer: 9954

Elektronisch, 4 C #16 Str TC, PVC-NYL Ins, OA TC Brd, PVC Jkt

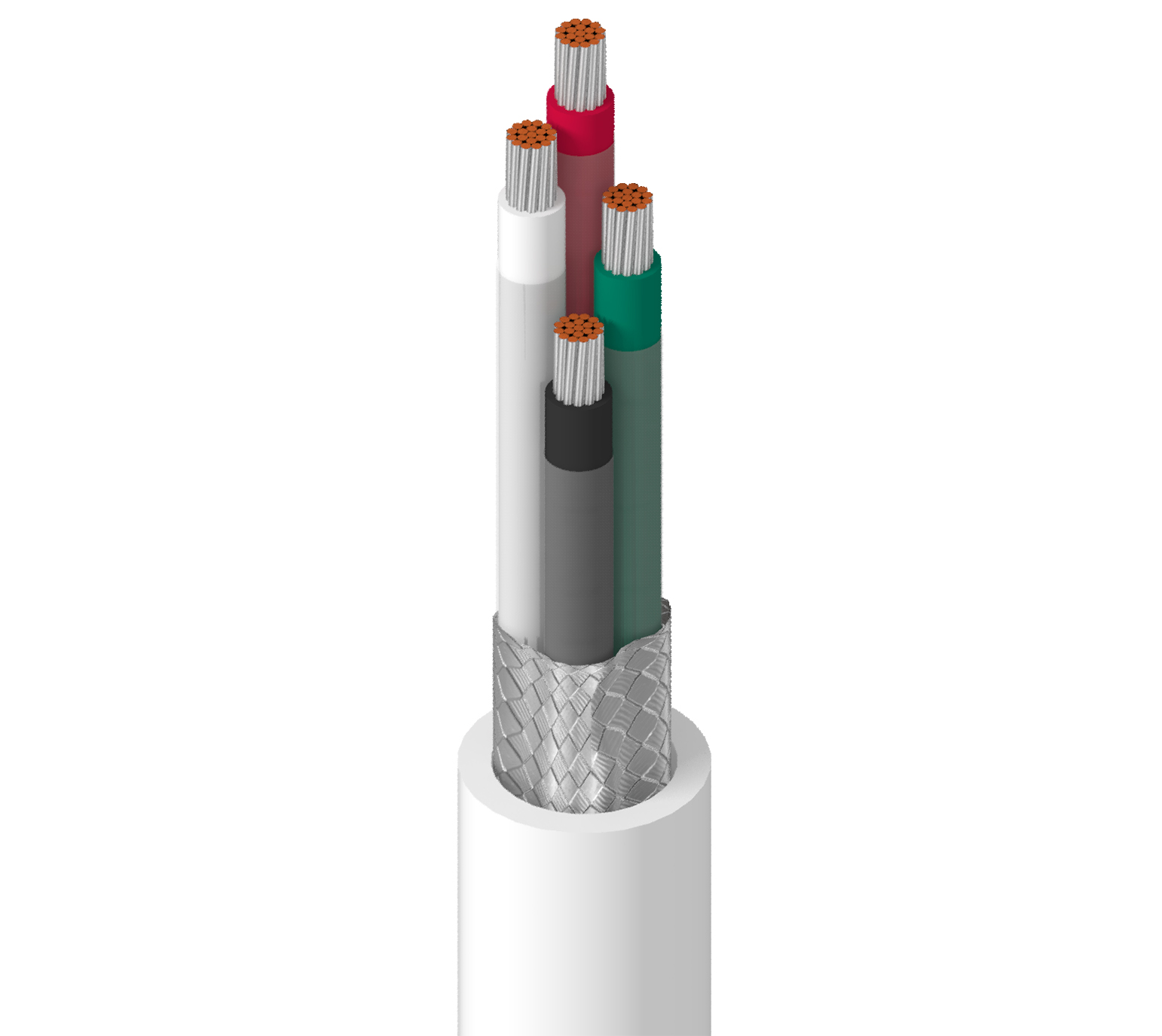

Elektronisch, 4 Leiter 16AWG (19x29) verzinntes Kupfer, PVC-NYL-Isolierung, Gesamtabschirmung aus verzinntem Kupfergeflecht (90 %), PVC-Außenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9954
  • 9954
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

MIL-W-16878 (Typ B) Spezifikation; bis zu 600 V analoge Signale; bis zu 600 V Spannungsregelung

Leiter

Element No. of Elements Size Stranding Material
Conductor(s) 4 16 AWG 19x29 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.012 in (0.30 mm) 0.088 in (2.2 mm) White, Black, Red, Green

Äußere Abschirmung

Shield Type Material Coverage
Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.027 in (0.69 mm) 0.291 in (7.39 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,291 Zoll (7,39 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 4.4 Ohm/1000ft 49 pF/ft (160 pF/m) 94 pF/ft (310 pF/m) 0.108 µH/ft (0.354 µH/m) 6.5 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4,4 Ohm/1000 Fuß (14 Ohm/km)

Speisung

Voltage Rating
600 V

Temperatur

Operating
-20°C to +105°C

Biegeradius

Stationary Min. Installation Min.
2.9 in (74 mm) 2.9 in (74 mm)

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

69 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1581 (VW-1), VW-1

Millitärische Compliance

MIL-W-16878E/17 (isolierter Leiter)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.513 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe UPC Fußnote
9954 009100 Weiß 612825265160
9954 0091000 Weiß 612825265177 C
9954 009500 Weiß 612825265184 C
