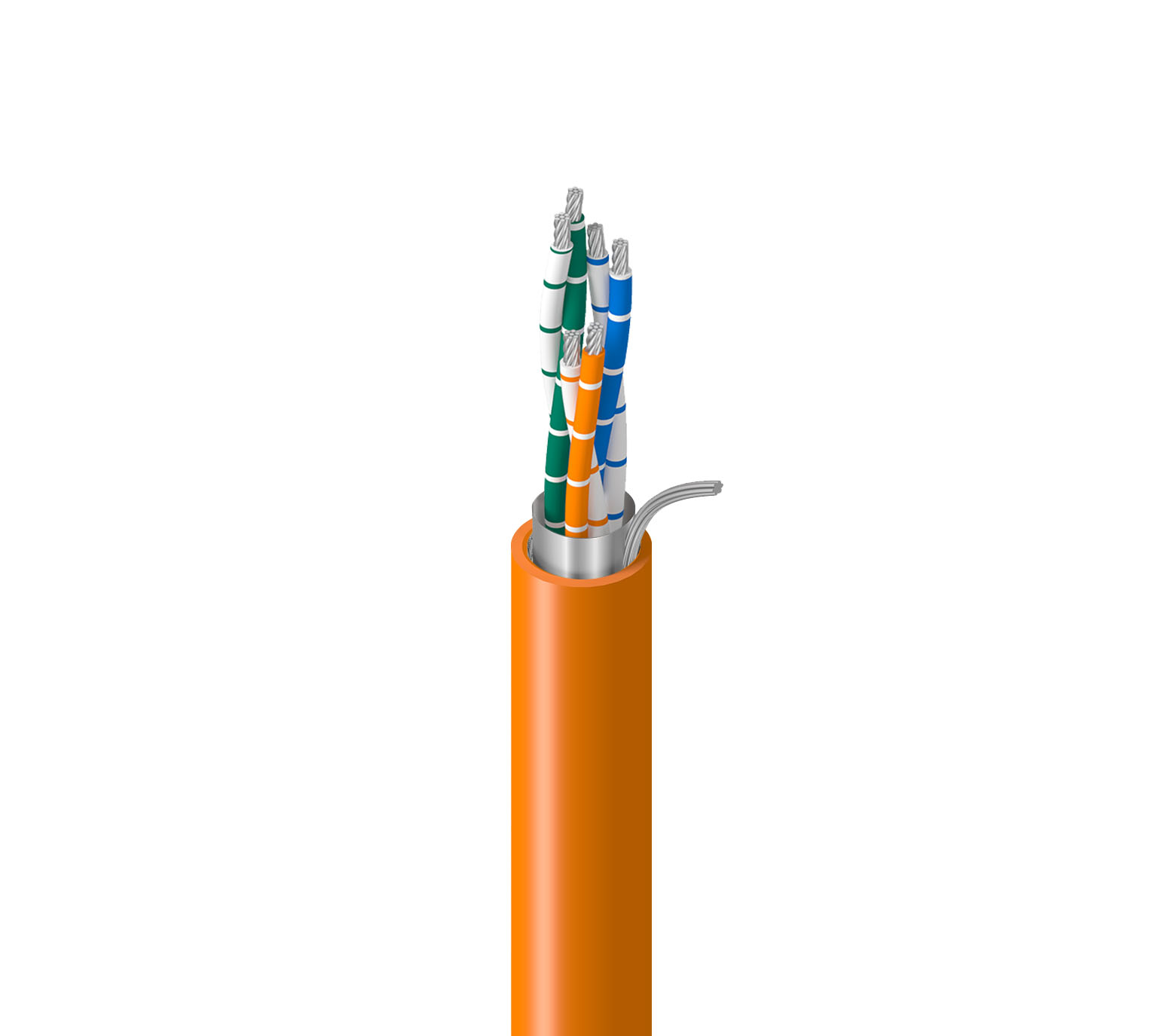

OSDP RS-485, 3 Paar 24AWG (7x32) verzinntes Kupfer, PO-Isolierung, Beldfoil®+verzinnter Kupfer-Ableitungsdraht, LSZH-Außenmantel, CPR Eca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Mess- und Computerkabel. Für OSDP EIA RS-485 Übertragungsanwendungen

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	24 AWG	7x32	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.4 mm (0.016 in)	1.40 mm (0.0551 in)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.6 mm (0.024 in)	6.50 mm (0.256 in)

Gesamtdurchmesser des Kabels (Nennwert)	6,50 mm (0,256 Zoll)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	78.7 Ohm/km (24.0 Ohm/1000ft)	42 pF/m (13 pF/ft)	75.5 pF/m	120 Ohm	78%	1.5 Amps per Conductor

Hohe Frequenz (Nennwert/typisch)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.97 dB/100m (0.600 dB/100ft)

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-30°C To +70°C	-15°C To +70°C	-30°C To +70°C

Biegeradius

Stationary Min.	Installation Min.
33 mm (1.3 in)	65 mm (2.6 in)

Maximale Zugspannung	340 N (76 lbf)
Gewicht Kabelgebinde	37 lg/km

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Eca, Innenbereich, nicht halogeniert, Sonnenlichtbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Orange und die Standardlängen 305 m oder 500 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung entspricht der Produktionsvorlaufzeit von 4541FDW plus zusätzlichen 6–7 Wochen. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.

Anmerkungen

Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Orange und die Standardlängen 305 m oder 500 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung entspricht der Produktionsvorlaufzeit von 4541FDW plus zusätzlichen 6–7 Wochen. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
