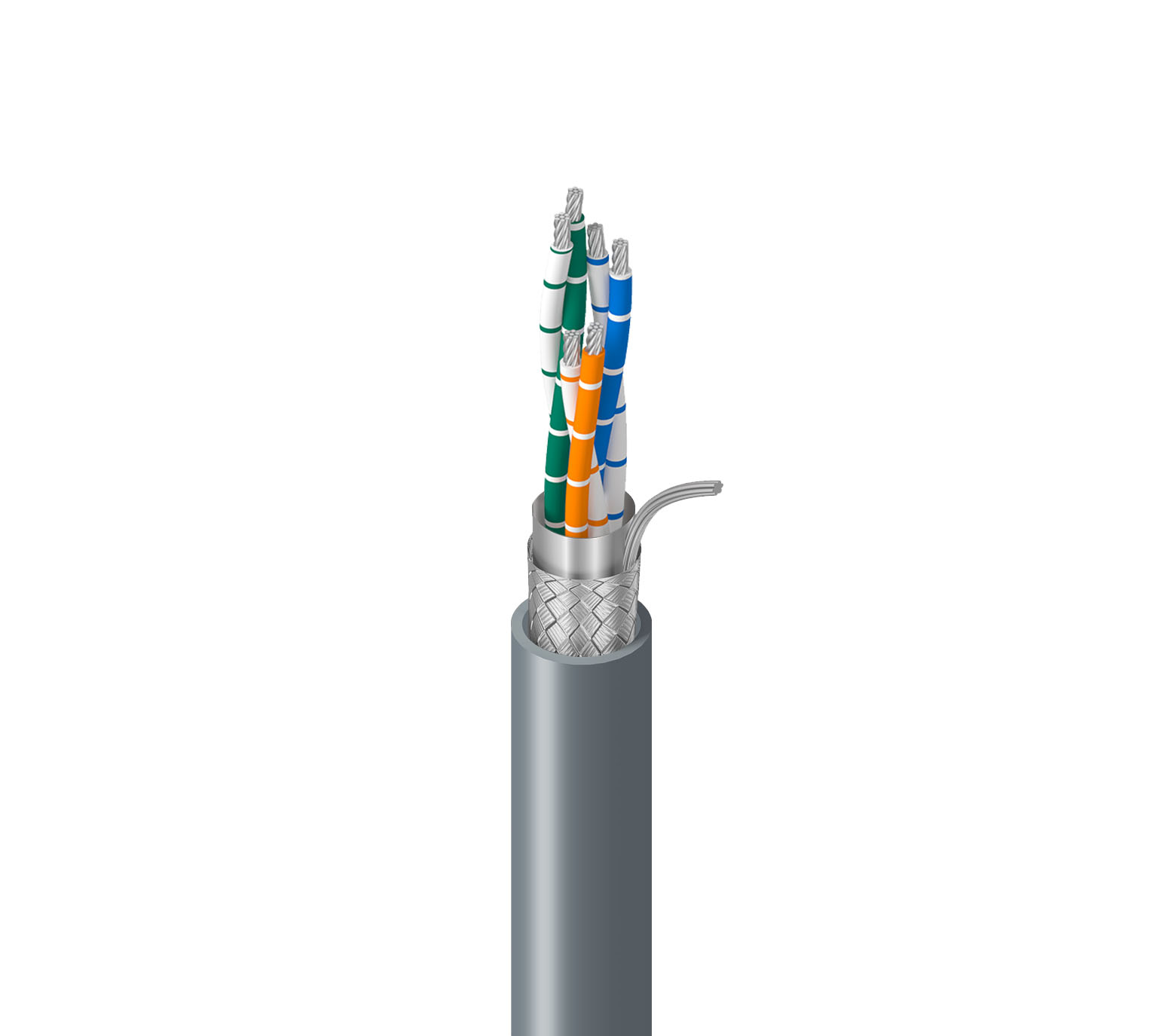

RS-485, 3 Paar 20AWG (7x28) verzinntes Kupfer, PO-Isolierung, Gesamtabschirmung aus Beldfoil®+verzinntem Kupfergeflecht (65 %), LSZH-Außenmantel, CPR Eca

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	RS-485, POS; Computerkommunikation; Analoge Niederspannungssignale (4–20 mA, 0–10 V, ...); Digitale Niederspannungssteuerung (24 V, …); Audio auf Leitungsebene; Panelverdrahtung; serielle Kommunikation (RS-485-Standard) bestehend aus SPS, VFDs, HMIs, Motoren, RTU, SCADA usw. in lauten Umgebungen über große Entfernungen usw.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	20 AWG	7x28	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.82 mm (0.032 in)	2.60 mm (0.102 in)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.0 mm (0.039 in)	12.3 mm (0.484 in)

Gesamtdurchmesser des Kabels (Nennwert)	12,3 mm (0,484 Zoll)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	36 Ohm/km (11 Ohm/1000ft)	40 pF/m (12 pF/ft)	78 pF/m	120 Ohm	66%	2.7 Amps per Conductor

Hohe Frequenz (Nennwert/typisch)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.45 dB/100m (0.442 dB/100ft)

Speisung

Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

Operating	Installation	Storage
-30°C To +70°C	-15°C To +70°C	-30°C To +70°C

Biegeradius

Stationary Min.	Installation Min.
62 mm (2.4 in)	123 mm (4.84 in)

Maximale Zugspannung	670 N (150 lbf)
Gewicht Kabelgebinde	128 kg/km (86,0 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Innenbereich – Euroklasse Eca, Innenbereich, nicht halogeniert, Sonnenlichtbeständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2
CPR-Compliance	CPR Euroklasse: Eca
ISO/IEC-Compliance	IEC 61034-2 – Rauchdichte min. Durchlässigkeit = 60 %
CENELEC-Compliance	EN 50290-2-20
Europäische Halogenfreie Standards	IEC 62821-1 Halogenfreie Konformität = Ja, IEC 60754-1 – Halogenmenge = Null, IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 2,5 µ S/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3
Einhaltung der europäischen Richtlinien	EU CE-Zeichen
Compliance mit Vorschriften im Vereinigten Königreich	UKCA-Kennzeichnung
Weitere Standard-Compliance(s)	DMX-512

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Konstruktionsspezifikation (TDS). Die Mindestliefermenge für die erste Bestellung beträgt 3 km. Dieses Produkt hat die Standardfarbe Grau und die Standard-Aufhängung 305 m. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung wird der Produktionsvorlaufzeit von 3107ENH. ähneln. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
