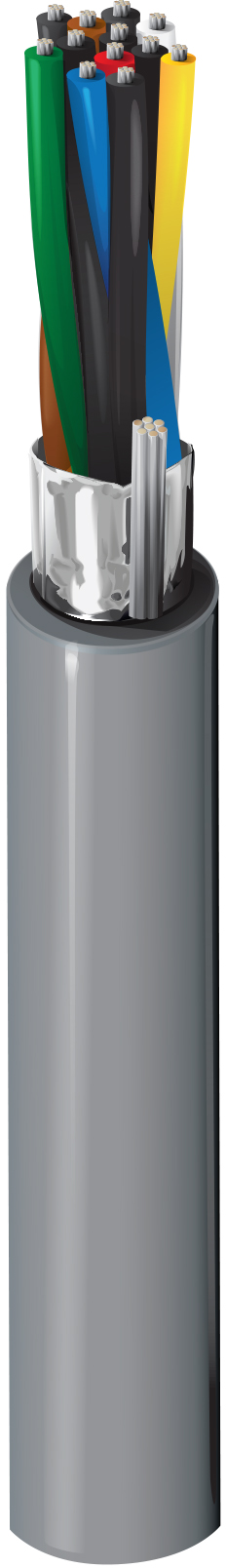

6-Paar, 24 AWG Litzenleiter (7 x 32) TC, LSZH-Isolierung, verdrillte Paare, Beldfoil-Gesamtabschirmung (100 % Abdeckung), 24 AWG Litzenleiter TC-Ableitung, LSZH-Mantel, Flammwidrigkeit IEC 60332-3C

Verfügbarkeit:

Global
Status:

Fähigkeit

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Mess- und Computerkabel; für EIA RS-232 Datenübertragungsanwendungen

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Pairs
24	7x32	TC - Tinned Copper	6

Anzahl der Leiter	12

Isolierung

Material	Nominal Diameter	Diameter +/- Tolerance
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.25 mm	0.05 mm

Farbtafel

Number	Color
Pair 1 (central)	Black & Red
Pair 2	Black & White
Pair 3	Black & Green
Pair 4	Black & Blue
Pair 5	Black & Yellow
Pair 6	Black & Brown

Äußere Abschirmung

Type	Material	Material Trade Name	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	TC - Tinned Copper	AWG24/7

Äußere Ummantelung

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	8.3 mm	0.9 mm

Konstruktion und Abmessungen

Verkabelung

Description
6 pairs twisted to cable core

Elektrische Kenndaten

Leiter DCR

Nominal Conductor DCR	Nominal Outer Shield DCR
78.7 Ohm/km	52.5 Ohm/km

Kapazität

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
98.4 pF/m	164 pF/m

Impedanz

Frequency [MHz]	Nominal Characteristic Impedance
N/A	75 Ohm

Bemessungsstrom

Element	Max. Recommended Current [A]
Conductor(s)	1.5 Amps per Conductor

Speisung

Voltage Rating [V]
300 V

Temperaturbereich

Temperaturbereich für die Installation	-15°C Bis +70°C
Lagertemperaturbereich	-30°C Bis +70°C
Betriebstemperaturbereich (flexible Installation)	-30°C Bis +70°C
Betriebstemperaturbereich (Festinstallationen)	-30°C Bis +70°C

Mechanische Kenndaten

Ölbeständigkeit	IEC 60811-404
Maximal empfohlene Zugspannung	300 N
Minimaler Biegeradius bei der Installation	75 mm

Standards

CPR-Euroklasse	Cca-s1,d1,a1
CENELEC-Compliance	EN 50290-2-20

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich – Euroklasse Cca

Eignung

Eignung – Beständigkeit gegen Sonneneinstrahlung	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC	IEC 60332-1-2
IEC 60754-1 – Halogenmenge	Null
IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit	2.5 µS/mm
IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert	4.3
IEC 61034-2 – Rauchdichte min. Durchlässigkeit	60%

Produkthinweise

Anmerkungen	Hierbei handelt es sich um eine vorläufige technische Designspezifikation (TDS), die während der gesamten Prototyping-Phase geändert werden kann. Die Mindestliefermenge für die erste Bestellung beträgt 5 km. Dieses Produkt hat Chrom als Standardfarbe und 305 m oder 500 m als Standardaufhängung. Zusätzliche Optionen für Farben und Aufmachungen sind auf Anfrage erhältlich. Die geschätzte Produktionsvorlaufzeit für die erste Bestellung entspricht der Produktionsvorlaufzeit von 9506NH plus zusätzlichen 6–7 Wochen. Bitte wenden Sie sich zur Bestätigung an Ihren Belden-Vertreter.
