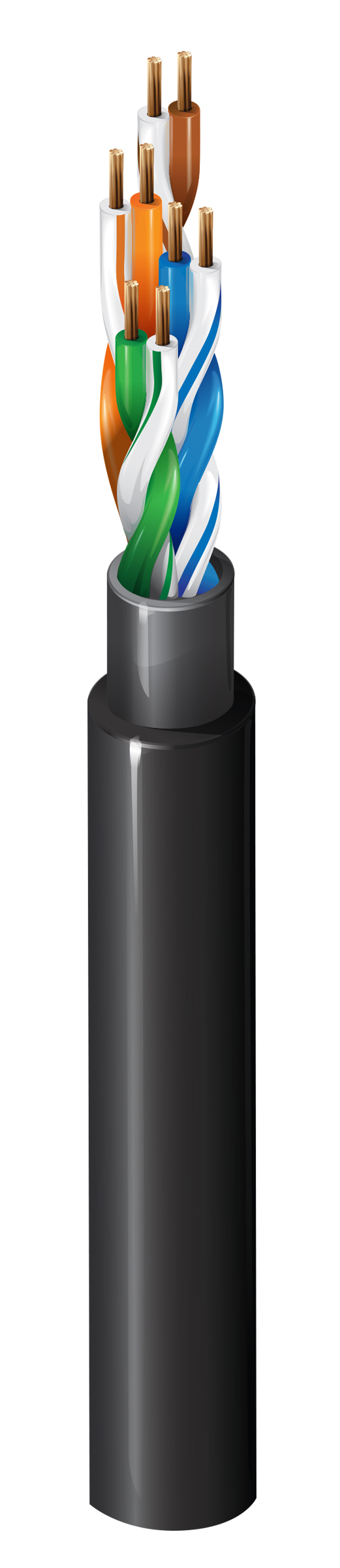

Produktnummer: 1319SB

Schiffskabel der Kategorie 6, ABS, 4 Paare, LSZH

Schiffskabel der Kategorie 6, ABS, 4 Paare, 23 AWG massive blanke Kupferleiter, CMG-LS, ummantelt, LSZH-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
1319SB
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Schiffs-, Gebäude-Horizontalkabel, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Leiter

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

Isolierung

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Innere Ummantelung

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.239 in (6.07 mm) Yes

Äußere Abschirmung

Shield Type Material Coverage
Tape Nomex® 100%

Äußere Ummantelung

Separator Material Material Trade Name Nom. Diameter Ripcord
Dielectric Tape (Patented) LSZH - Low Smoke Zero Halogen (Flame Retardant) Haloarrest® 0.293 in (7.44 mm) No

Gesamtdurchmesser des Kabels (Nennwert)

0,293 Zoll (7,44 mm)

Elektrik

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 160 pF/100m

Verzögerung

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 74.3 72.3 70.3 67.8 64.8 20.0 100 ± 15 100 ± 15 40.0 35.0
4 3.8 65.3 63.3 59.5 55.7 52.7 23.0 100 ± 15 100 ± 15 40.0 23.0
8 5.3 60.8 58.8 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9
10 6.0 59.3 57.3 51.4 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0
16 7.6 56.3 54.3 46.7 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9
20 8.5 54.8 52.8 44.3 41.7 38.7 25.0 100 ± 15 100 ± 15 37.0 9.0
25 9.5 53.3 51.3 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15 36.0 7.0
31.25 10.7 51.9 49.9 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15 35.1 5.1
62.5 15.4 47.4 45.4 30.0 31.8 28.8 21.5 100 ± 15 100 ± 15 32.0
100 19.8 44.3 42.3 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15 30.0
155 25.2 41.5 39.5 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15 28.1
200 29.0 39.8 37.8 8.8 21.7 18.7 18.0 100 ± 22 100 ± 15 27.0
250 32.8 38.3 36.3 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15 26.0

Speisung

UL Voltage Rating
300 V (CMG-LS)

Temperatur

UL Temperature Operating Installation Storage
105°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Biegeradius

Stationary Min. Installation Min.
1.25 in (31.8 mm) 3.0 in (76 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

42 lbs/1000ft (63 kg/km)

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, halogenfrei, UV-beständig, Ölbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Entflammbarkeit/Brandverhalten

UL 1685 (begrenzte Rauchentwicklung), IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

NEC/UL-Compliance

Artikel 800, CMG-LS

CEC/C(UL)-Compliance

CMG-ST1

ICEA-Compliance

S-116-732, S-56-434, S-99-689, S-100-685

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Marine-Compliance

ABS-Zertifikat 18-HS1803790-PDA

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Der Druck enthält absteigende Materialmarkierungen von der max. Aufmachung bis 0.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.705 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.705 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
1319SB 0101000 Schwarz Rolle 1.000 ft 612825111825 C
1319SB 0105000 Schwarz Rolle 5.000 ft 612825111832
